Безрулонне покриття

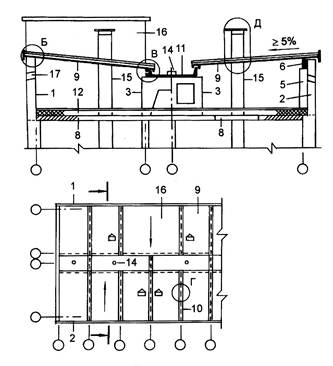

2.Конструкція плоского даху з безрулонним покриттям (холодне горище)

1 – несуча стіна; 2- ненесуча стіна; 3 – опорний елемент лотка; 5 – фасадний опорний елемент (пілястра, стовпчик); 6 – залізобетонна балка; 8 – плита горищного перекриття; 9 – покрівельна плита безрулонного даху; 10 - П – подібна плита-нащільник; 11 – плита водозбірного лотку; 12 – утеплювач; 14 – водостічна лейка; 15 – вентиляційний блок; 16 – машинне відділення ліфту; 17 – вентиляційний отвір

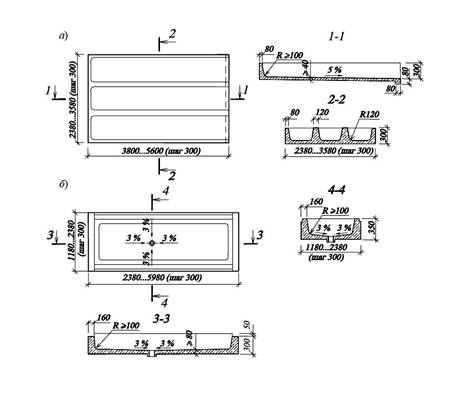

3. Збірні залізобетонні покриття для дахів з безрулонним покриттям (холодне горище)

а – покрівельна панель; б – лоткова панель

4.Конструкція плоского даху з безрулонним покриттям (тепле горище)

1 – несуча стіна; 3 – опорна панель лотка; 5 – трьохшарова утеплена плита лотка; 6 – трьохшарова утеплена покрівельна плита; 8 – внутрішня несуча стіна; 9 – плита перекриття; 10 - витяжна шахта; 11 – водозбірне корито; 12 – машинне приміщення ліфту; 13– вентиляційний блок

5 .Збірні залізобетонні покриття для дахів з безрулонним покриттям (тепле горище)

а – покрівельна панель; б – лоткова панель

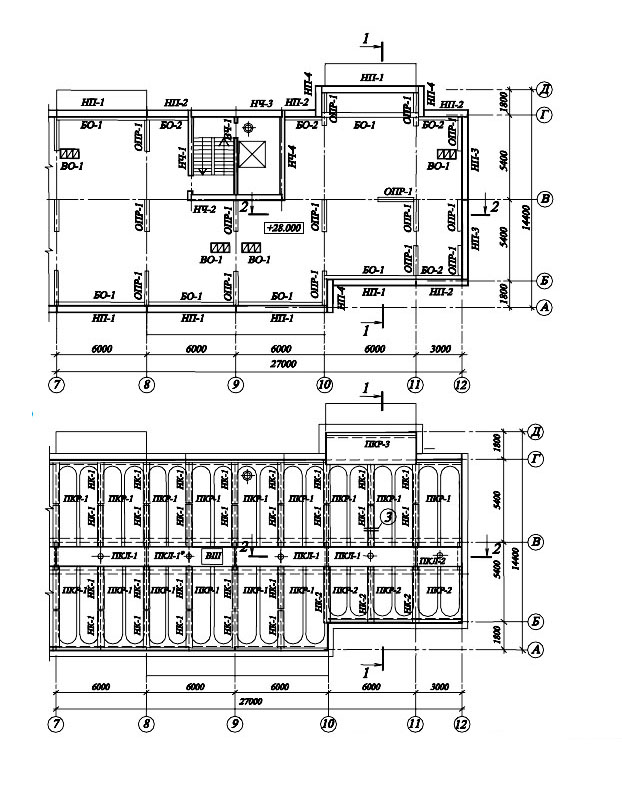

6.План покриття з збірних залізобетонних конструкцій для дахів із безрулонним покриттям (тепле горище)

ВО – вентиляційний оголовок; ОПР – опорна рама; БО – опорна балка;НП – Зовнішня фрізова панель; НЧ – зовнішня панель горища; ПКР – покрівельна панель; ПКЛ - лоткова панель; НК – нащільник покрівельний; ВШ – загальна витяжна шахта

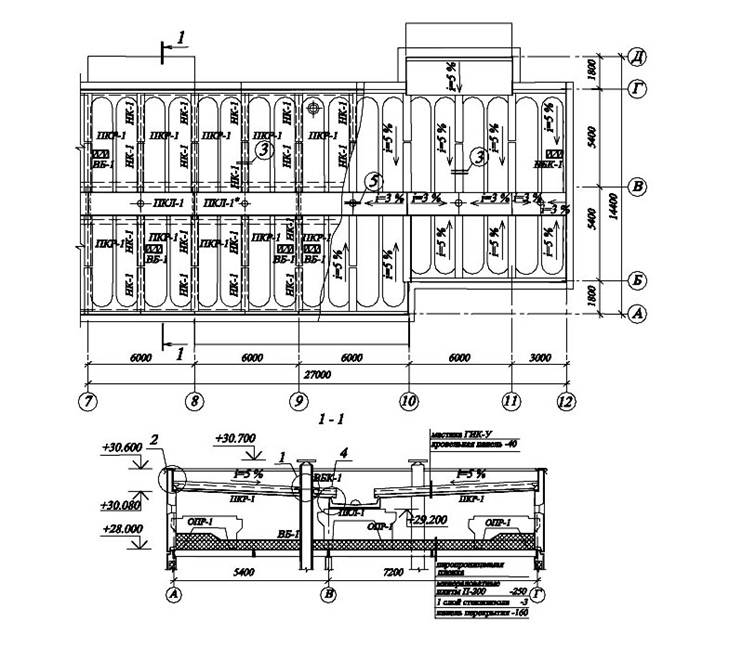

7. План покриття з збірних залізобетонних конструкцій для дахів із безрулонним покриттям (холодне горище)

ВБ – вентиляційний блок; ВБК – вентиляційний блок даху; ОПР – опорна рама; ПКР – покрівельна панель; ПКЛ - лоткова панель; НК – нащільник покрівельний

8. Безрулонна покрівля та тепле горище. Розрізи: поперечний(а), повздовжній (б)

ВО – вентиляційний оголовок; ОПР – опорна рама; БО – опорна балка;НП – Зовнішня фрізова панель; НЧ – зовнішня панель горища; ПКР – покрівельна панель; ПКЛ - лоткова панель; НК – нащільник покрівельний; ВШ – загальна витяжна шахта
