Дешифраторы

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ.

Дешифраторы, шифраторы и преобразователи кода



отчет

по лабораторной работе №4





Выполнила: студентка ИВТ-22 ________ Гущина Ю.С. _________,

подпись дата



Проверил: к.т.н., доцент ________ Старыгин С.В. _________

подпись дата





Оценка _____________



Йошкар-Ола

2013 г.


Цель работы: знакомство с дешифраторами, шифраторами и преобразователями кода.



Дешифратор – это комбинационная логическая схема, преобразующая цифровой код, поступающий на вход, в управляющий сигнал только на одном из выходов. На вход классического дешифратора поступает двоичный код разрядностью N. Количество выходов в этом случае равно 2N, т.е. дешифратор преобразует двоичный код в унитарный. Дешифратор реализует 2N функций [6].





Данная система функций характеризует так называемый полный дешифратор. На практике возможны неполные дешифраторы, реализующие только часть вышеуказанных функций.

В зависимости от разрядности входного кода и архитектуры логических элементов дешифратор может быть реализован на основе одноступенчатой (или линейной) и многоступенчатой схемы.

В интегральном исполнении распространение получили линейные дешифраторы. В них каждая функция Fi реализуется на отдельном конъюнкторе, имеющем N входов и один выход.

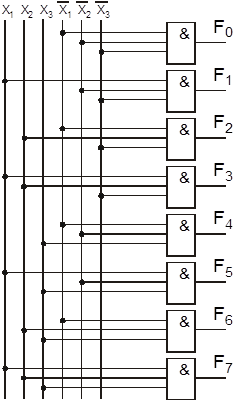

Линейный дешифратор на 3 входа и 23=8 выходов представлен на рис. 43.

Рис. 43

Для формирования функций Fi требуется парофазный код входных величин. Функционально дешифратор обозначают DC (decoder). Иногда дешифраторы характеризуют количеством входов и выходов, например: 3ґ8 (полный), 4ґ10 (не полный), 4ґ16 (полный).

Реальные ИМС дешифраторов имеют инверсные выходы – т.е. активный выход имеет уровень лог. «0», а неактивные – лог. «1». Это позволяет значительно снизить потребление энергии ИМС, т.к. лог. «0» на выходе означает открытый выход ИМС.

Многоступенчатые дешифраторы – матричные прямоугольные и пирамидальные не нашли широкого применения в ИМС по причине увеличения задержки распространения сигнала от входа к выходу из-за увеличения количества каскадов.

Для реализации дешифраторов по специальным алгоритмам используются программируемые ПЗУ, которые в этом случае называются преобразователями кодов.
