Закрепление точек высотных геодезических сетей

Нивелирные знаки в основном служат для обозначения и сохранения на местности точек с известными высотами. Их делят на фундаментальные, постоянные и временные.

На линиях нивелирования 1 и II классов через 50-60 км вблизи уровнемерных станций, основных речных и озерных водомерных постов устанавливают фундаментальные реперы. В 50-150 м от фундаментального репера закладывают репер-спутник для лучшего отыскания и использования фундаментального репера.

Постоянные нивелирные знаки устанавливают через 5-6 км на нивелирных линиях всех классов. Их делят на грунтовые скальные, стенные. При строительстве сооружений ставят строительные постоянные реперы (рисунок 41).

Рисунок 41 – Бетонный столб

Грунтовый репер из металла (рельс) бетонируется в яме, а деревянный закапывается в яму. В верхней части выделяется точка для передачи отметки.

Стенные реперы и марки (рисунок 42) закладывают в стены массивных сооружений, в устои мостов и гидротехнических сооружений: плотины, шлюзы, насосные станции и т.д.

Временные знаки (рисунок 43) устанавливают на период топографических съемок.

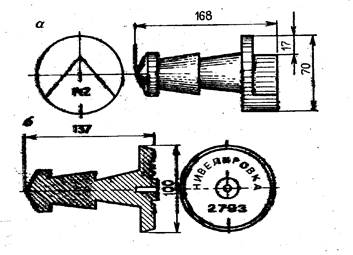

Рисунок 42 – Стенные реперы и марки	Рисунок 43 – Строительный репер

Репер отливают из чугуна, закладывают в выдолбленное шлямбуром углубление в стене каменного здания (сооружения) и заполняют цементным раствором так, чтобы его торцевая часть выступала от поверхности стены на 50мм. Рядом с репером к стене здания прикрепляют охранную металлическую таблицу размером 16 × 22 см с эмблемой герба и надписью: «Геодезический пункт охраняется государством». На торцевой стороне репера записано учреждение, заложившее репер, и номер репера.

В качестве временных нивелирных знаков используют отмеченные масляной краской характерные выступы железобетонных опор ЛЭП, мостов, фундаментов зданий, больших камней, а также костыли или гвозди забиваемые в деревянные строения, опоры линий связи и т.п., на которые устанавливают рейки при выполнении нивелирных работ. Временные знаки (рисунок 42) устанавливают на период топографических съемок.
