РАДИОАВТОМАТИКА

Вопросы для размышления, самопроверки и контроля

1. Что такое политическая система? Какова ее структура и функции?

2. В чем, на ваш взгляд, заключаются основные особенности политической системы России?

3. Какие существуют типы политической системы?

4. В чем особенности политологического подхода к определению государства?

5. Почему государство является основным институтом политической системы?

6. Является ли Россия демократическим, правовым государством? Аргументируйте свой ответ.

7. Какие основные проблемы стоят перед Российским государством в условиях перехода к рыночной экономике?

8. Какова роль органов внутренних дел в формировании правового государства?

9. Что понимается под политической партией?

10. Каково место политических партий в политической системе?

11. Каковы критерии классификации политических партий?

12. Охарактеризуйте политический спектр российских партий.

13. В чем сущность общественно-политических движений и какова их роль в современной России?

14. Могут ли работники органов внутренних дел состоять в политических партиях?

15. Раскройте содержание понятия «гражданское общество», его признаки и структуру.

16. Каковы особенности формирования гражданского общества в России?

17. В чем сущность политического режима?

18. Охарактеризуйте виды политических режимов. Объясните, в чем разница между тоталитарным и авторитарным режимами?

19. Как изменился политический режим в России за последние годы и к какому типу его можно отнести?

Радиоавтоматика – область знаний об автоуправлении параметрами радиосигнала (зависит от математического описания).

Система авторегулирования (САР)

Измерительное устройство – преобразование отклонения выходной величины объекта регулирования от задающего воздействия в электрический сигнал.

Управляющее устройство – преобразование электрического сигнала в форме, удобной для воздействия на исполнительное устройство.

Исполнительное устройство – преобразует управляющее напряжение в отклонения выходной величины объекта регулирования.

(Объединяем ИспУ и ОР)

Дискриминатор – измеряет параметры (отличия их от заданных).

Классификация

Система радиоавтоматики классифицируется по виду измеряемого параметра, который в свою очередь зависит от материального описания радиосигнала.

Узкополосный сигнал на несущей частоте f₀:

Его медленно изменяющиеся параметры:

A(t) – амплитуда;

φ(t) – функция изменения фазы;

F(t) – частота (добавочная).

Системы радиоавтоматики делятся на:

- амплитудные;

- частотные;

- фазовые;

- комбинированные (амплитудно-фазовые и частотно-фазовые).

Рассмотрим использование этих систем:

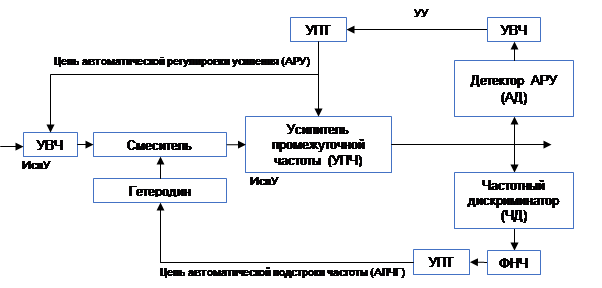

· Усиление узкополосного амплитудно-модулированного сигнала супергетеродинным приёмником

УПТ – усилитель постоянного тока.

Цепь АРУ – предназначена для поддержания постоянной амплитуды несущей.

Цепь АПУГ – предназначена для поддержания постоянного центрального значения промежуточной частоты.

· В современных приёмниках вместо системы АПУГ обычно используется генератор стабильной сетки частот. Такой генератор можно построить на основе системы фазовой автоподстройки частоты.

В систему ФАПЧ входят: перестраиваемый генератор → делитель частоты с фиксированным коэффициентом деления → фазовый дискриминатор → фильтр низких частот.

Система ФАПЧ в установившемся режиме поддерживает равенство частот, подаваемых на входы фазового дискриминатора.

Анализ систем авторегулирования и математической модели САР

(анализ ведём на математическую модель)

Показатели работоспособности САР: устойчивость и ошибки регулирования. Определяется и рассчитывается на математических моделях. Таких моделей три:

· статистическая – для постоянных воздействий;

· линейная – для малых отклонений относительно установившихся значений;

· нелинейная – для воздействий произвольной величины.

На каждой из моделей можно исследовать следующие показатели:

Модель	Устойчивость	Ошибки регулирования
Статистическая	Определить нельзя	При постоянных воздействиях
Линейная	Легко определяется устойчивость «в малом»	При малых воздействиях произвольной формы
Нелинейная	Определяется устойчивость «в малом» и «в большом» для модели низкого порядка	При интенсивных случайных воздействиях приближенными методами
