Способы восстановления деталей

Большинство деталей автомоби­лей, примерно 65 %, имеет износ до 0,15 мм и только 5 % деталей при выходе автомобилей в капитальный ре­монт имеют износ более 0,5 мм. При ремонте автомобилей повторно после восстановления могут использовать­ся до 70 % изношенных деталей.

Ремонтное производство распола­гает достаточным числом способов, чтобы восстанавливать практически все изношенные и поврежденные де­тали, кроме резиновых, пластмассо­вых и деревянных. Выбор способа восстановления деталей во многом зависит от формы и износа рабочих поверхностей.

Наблюдается следующее распре­деление восстанавливаемых деталей в % к общему числу деталей автомо­билей по форме изнашивающихся по­верхностей;

Износы больших отверстий.......... 7,7

малых........................................... 31,0

шеек валов и осей................... 11,5

шпоночных канавок и шлицев........ 5,5

фасонных поверхностей......... 10,3

резьб........................................... 5,0

и коробление плоскостей ............... 18

Прочие износы................................. 11

Итого:..............................................100

Распределение деталей по износу рабочих поверхностей к общему чис­лу деталей:

Износ, мм.......... 0,01—0,07 0,07—0,14

% к общему числу... 42,2 23,2

Износ, мм.......... 0,28—0,35 0,35—0,42

% к общему числу... 5 3,7

Износ, мм.......... 0,14—0,21 0,21—0,28

% к общему числу... 11,1 7,5

Износ, мм.......... 0,42—0,49 свыше 49

% к общему числу... 2,2 51

Многочисленность технологиче­ских способов, применяемых при вос­становлении деталей, объясняется разнообразием дефектов, дли устра­нения которых они применяются.

Характерными дефектами деталей являются: износ, который обусловли­вает нарушение размеров, формы и взаимного положения рабочих повер­хностей; механические повреждения в виде остаточных деформаций, тре­щин, обломов, рисок, выкрашивания, пробоин; повреждения антикоррози­онных покрытий, нанесенных окра­ской, гальваническими и химически­ми способами обработки. Большинство деталей с такими дефектами в процессе ремонта должны быть вос­становлены. Целью ремонта являет­ся восстановление следующих ка­честв детали:

прочности;

формы и размеров деталей;

качества поверхностного слоя;

шероховатости поверхности;

защитных покрытий.

В результате высоких нагрузок, на­копления усталости, деформаций и т. д. в детали или в конструктивном, узле могут возникнуть дефекты в виде тре­щин. Наличие трещин снижает статическую и усталостную прочность де­талей. Усталостная прочность снижается также при наличии глубоких забоин и царапин. Поэтому при вос­становлении деталям необходимо возвратить прочностные свойства.

Детали, подверженные трению или нагреву, при эксплуатации теряют размеры, форму и взаимное располо­жение поверхностей. В этом случае при восстановлении следует возвра­тить деталям форму и размеры, за­данные технической документацией.

Детали, подверженные ударам аб­разивных частиц, имеют дефекты в виде забоин, царапин, местных углублений и износов. Эти дефекты сни­жают качество поверхности, что обус­ловливается изнашиванием деталей в результате трения. Большинство деталей автомобилей и дорожных машин имеют изменения в поверхно­стных слоях вследствие коррозии, на­клепа, внутренних изменений и структурных, преобразований. При этом поражаются тонкие слои метал­ла. Нарушение шероховатости повер­хности и изменения в поверхностных слоях снижают прочностные харак­теристики детали. В таких деталях восстанавливают шероховатость по­верхности и качество поверхностного слоя. Это достигается удалением по­врежденных слоев металла с соблю­дением требований к форме и разме­рам поверхностей.

Детали, работающие в агрессив­ной среде, при изготовлении защища­ют от коррозии специальными металлическими, полимерными и другими покрытиями, которые в процессе ра­боты постепенно разрушаются и на­чинают корродировать. Таким обра­зом, при ремонте необходимо восста­новить эти покрытия.

Восстановление геометрической формы и размеров деталей возможно при выполнении следующих техноло­гических операций: наращивание по­верхностных слоев материала вместо изношенного; пластическое деформи­рование для восстановления разме­ров изношенных участков детали; за­мена части детали и установка допол­нительных элементов; удаление час­ти материала после обработки ее по­верхностных слоев. К операции по восстановлению физико-механиче­ских свойств материала деталей сле­дует отнести устранение дефектов и упрочнение материала тем или иным видом обработки для ослабления вредного действия микроповрежде­ний в наиболее ответственных участ­ках деталей.

Технологические способы восста­новления деталей можно предста­вить в виде двух групп: способы наращивания и способы обработки. К спо­собам наращивания относятся спосо­бы, при которых изношенный матери­ал детали компенсируют нанесением других материалов, в том числе и син­тетических. К ним относятся сварка и наплавка, напыление, металлизация, пайка, нанесение электролитических металлопокрытий и полимерных ма­териалов.

К способам обработки отнесены следующие технологические спосо­бы: обработки давлением, слесарно-механическая обработка, электриче­ские способы обработки, упрочняю­щая обработка и т. д.

В табл. 3.2 приведены примеры различных способов, применяемых в технологии восстановления деталей.

Слесарно-механическая обработ­ка применяется как самостоятель­ный способ ремонта деталей, а также при обработке деталей под ремонт­ные размеры и при постановке допол­нительных ремонтных деталей. Кро­ме того, она является необходимой в ряде случаев при ремонте деталей другими способами.

Восстановление деталей пластической деформацией основано на ис­пользовании свойств металлов изме­нять под давлением внешних сил гео­метрическую форму и размеры без разрушения.

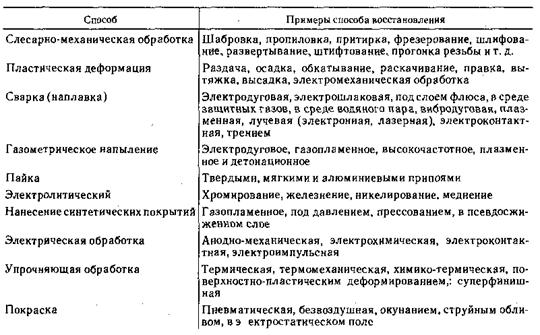

Таблица 3.2. Способы восстановления изношенных деталей

Восстановление деталей сваркой (наплавкой) заключается в том, что на изношенные поверхности деталей наплавляют металл, после чего их подвергают механической обработке. Кроме того, этот способ применяют при устранении на деталях механиче­ских повреждений (трещин, пробоин и т. д.).

Восстановление деталей газотер­мическим напылением заключается в том, что на подготовленную соответ­ствующим образом поверхность де­тали при помощи специального аппа­рата напыляют сжатым воздухом или инертным газом расплавленный ме­талл. После напыления деталь обрабатывают под требуемый размер.

Устранение дефектов пайкой пред­ставляет собой процесс, при котором соединение нагретых частей металла происходит в результате введения в зазор между ними расплавленного припоя.

Восстановление деталей электро­литическим покрытием основано на осаждении металла на соответствую­щим образом подготовленную повер­хность детали. Для ремонта изношен­ных деталей применяют хромирова­ние и железнение (осталивание). Хро­мирование применяют так же, как за­щитно-декоративное покрытие дета­лей. Меднение и никелирование применяют как подслой при защит­но-декоративном хромировании, а меднение еще применяют для защи­ты поверхностей деталей от цемента­ции.

Синтетические материалы приме­няют для склеивания, ремонта изно­шенных деталей, выравнивания по­верхностей кабин, кузовов, деталей оперения и других деталей перед ок­раской, при технических поврежде­ниях. При помощи клеевых составов соединяют детали или части деталей из металлов и неметаллических мате­риалов в различных сочетаниях между собой. Этим способом ремонтиру­ют детали, имеющие поломки и обло­мы. Склеивание используют также для получения неразъемных соедине­ний деталей при сборке.

Места деталей, имеющие трещины, пробоины, вмятины, неровности, предварительно подготавливают, а затем заполняют клеевыми состава­ми в виде паст. В некоторых случаях для увеличения прочности, детали повреждения заделывают стекло­тканью, пропитанной клеевыми составами. Этим способом успешно за­делывают трещины на стенках ру­башки охлаждения головки и блока цилиндров двигателя, топливного ба­ка и других корпусных и емкостных деталей.

Покрытия из пластмасс на поверх­ности изношенных деталей можно на­носить различными способами: наплавлением на предварительно на­гретую поверхность детали, заливкой в пресс-формах, окунанием в жидкие полимерные материалы и др. Синте­тическими материалами могут быть покрыты отдельные поверхности или вся деталь.

Электрическая обработка основа­на на явлении разрушения металла при электрическом искровом разря­де. Этот вид обработки может приме­няться в качестве самостоятельного способа восстановления изношенных и поврежденных деталей, а также как операции, связанные с подготовкой или окончательной обработкой дета­лей, восстановленных другими спосо­бами. Обрабатываемая деталь мо­жет быть изготовлена из любого метал­ла или сплава; материалом для инстру­мента могут служить латунь, медь, чу­гун, алюминий и его сплавы и др.

Упрочняющая обработка является одним из завершающих этапов вос­становления деталей и имеет целью достижения заданных физико-меха­нических свойств.

Покраска в процессе ремонта предназначается для защиты поверх­ности деталей от корозиии и прида­ния детали высоких эстетических ка­честв.
