NF - первая нормальная форма

Для обсуждения первой нормальной формы необходимо дать два определения:

Простой атрибут - атрибут, значения которого атомарны (неделимы).

Сложный атрибут - получается соединением нескольких атомарных атрибутов, которые могут быть определены на одном или разных доменах (его также называют вектор или агрегат данных).

Теперь можно дать

Определение первой нормальной формы:

отношение находится в 1NF если значения всех его атрибутов атомарны.

Рассмотрим пример:

В базе данных отдела кадров предприятия необходимо хранить сведения о служащих, которые можно попытаться представить в отношении

СЛУЖАЩИЙ(НОМЕР_СЛУЖАЩЕГО, ИМЯ, ДАТА_РОЖДЕНИЯ, ИСТОРИЯ_РАБОТЫ, ДЕТИ).

Из внимательного рассмотрения этого отношения следует, что атрибуты "история_работы" и "дети" являются сложными, более того, атрибут "история_работы" включает еще один сложный атрибут "история_зарплаты".
Данные агрегаты выглядят следующим образом:

· ИСТОРИЯ_РАБОТЫ (ДАТА_ПРИЕМА, НАЗВАНИЕ, ИСТОРИЯ_ЗАРПЛАТЫ),

· ИСТОРИЯ_ЗАРПЛАТЫ (ДАТА_НАЗНАЧЕНИЯ, ЗАРПЛАТА),

· ДЕТИ (ИМЯ_РЕБЕНКА, ГОД_РОЖДЕНИЯ).

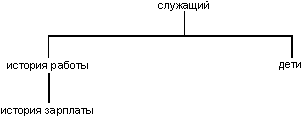

Их связь представлена на рис. 3.3.

Рис.3.3. Исходное отношение.

Для приведения исходного отношения СЛУЖАЩИЙ к первой нормальной форме необходимо декомпозировать его на четыре отношения, так как это показано на следующем рисунке:

Рис.3.4. Нормализованное множество отношений.

Здесь первичный ключ каждого отношения выделен синей рамкой, названия внешних ключей набраны шрифтом синего цвета. Напомним, что именно внешние ключи служат для представления функциональных зависимостей, существующих в исходном отношении. Эти функциональные зависимости обозначены линиями со стрелками.

Алгоритм нормализации описан Е.Ф.Коддом следующим образом:

• Начиная с отношения, находящегося на верху дерева (рис. 3.3.), берется его первичный ключ, и каждое непосредственно подчиненное отношение расширяется путем вставки домена или комбинации доменов этого первичного ключа.
• Первичный Ключ каждого расширенного таким образом отношения состоит из Первичного Ключа, который был у этого отношения до расширения и добавленного Первичного Ключа родительского отношения.
• После этого из родительского отношения вычеркиваются все непростые домены, удаляется верхний узел дерева, и эта же процедура повторяется для каждого из оставшихся поддеревьев.
