Инструкции по выполнению имитационного эксперимента

1. На рабочем поле WorkBenth собираем схему для снятия прямой ветви ВАХ в соответствии со схемой 5а.

2. Для выбора конкретного типа диода Шоттки воспользуемся базой элементов программы (Рис.7).

3. Для снятия обратной ветви ВАХ собираем схему рис.6.

4. Снятие ВАХ для каждой ветви производим сначала для одной температуры, а затем для другой. Результаты снятия ВАХ диода для двух температур заносим в таблицы:

	Прямая ветвь. Диод Шоттки
№	Температура Т=20	Температура Т=50	Примечания
	I, mA	U, mB	I, mA	U, mB
	642.1
	674.3
	699.7
	728.6
	742.6
	761.3
	779.2
	787.1
	793.2
	819.3
	821.8
	834.9

	Обратная ветвь. Диод Шоттки
№	Температура Т=20	Температура Т=50	Примечания
	I, mA	U, mB	I, mA	U, mB

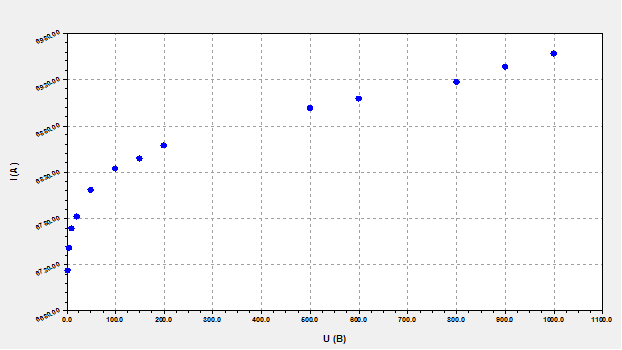

ВАХ для прямой ветви:

ВАХ для обратной ветви:

Вывод: При прямой и обратной ветви ВАХ имеет большую крутизну, то есть при малом изменении прямого напряжения ток диода изменяется резко.
