Триггеры

12.5.1. Триггером называется устройство, которое имеет два устойчивых состояния и может скачком переходить от одного состояния в другое под влиянием внешнего управляющего сигнала.

При отсутствии управляющего действия триггер бесконечно долго остается в состоянии устойчивого равновесия, т. е. на выходные напря­жения не влияют дестабилизирующие факторы (изменение напряже­ния питания, помехи колебания температуры и т. п.).

Триггеры предназначены для формирования прямоугольных импуль­сов, деления частоты, счета импульсов, запоминания информации. Со­временные ЭВМ на 20...30% состоят из триггеров.

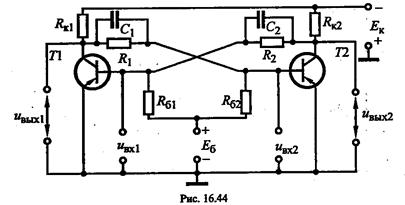

12.5.2. Схема симметричного триггера на биполярных транзисто­рах приведена на рис. 16.44. Особенностями схемы являются:

- полная симметрия;

- резисторная связь между каскадами (коллектор каждого транзисто­ра через резистор связан с базой другого);

- положительный потенциал, поданный на базы транзисторов для на­дежного запирания.

При идеальной симметрии оба транзистора закрыты из-за положи­тельного потенциала на базах. В реальных схемах не бывает идеальной симметрии из-за разброса параметров эмиттеров. Поэтому через один транзистор (например Т1) протекает больший ток. Таким образом, на кол­лекторе транзистора Т1 повышается потенциал. Этот повышенный по­тенциал подается на базу транзистора Т2, вследствие чего изменяется ток через этот транзистор и уменьшается падение напряжения на сопро­тивлении R_К2. В результате сниженный потенциал подается на базу тран­зистора Т1, вызывает изменение протекающего через него тока и т. д. Процесс проходит лавинообразно, т. е. один транзистор Т1 открыт (рабо­тает в режиме насыщения), а второй Т2 закрыт. В триггерах всегда один из транзисторов работает в режиме насыщения, а другой — закрыт.

12.5.3. Схемы запуска триггера могут быть различными. На обе базы можно подавать импульсы одной полярности (схема раздельного запус­ка). Того же результата можно достичь, если подавать на одну из баз импульсы чередующийся полярности. Пусть, например, транзистор Т1 открыт, а транзистор Т2 закрыт. Если на базу Т1 подать положительный импульс, то транзистор закроется. Потенциал на коллекторе уменьшит­ся до –Е_К, т. е. отрицательный потенциал будет подаваться на базу тран­зистора Т2. Этот транзистор открывается и будет работать в режиме насыщения. Возвратить триггер в исходное состояние можно подачей положительного импульса на базу транзистора Т2 или отрицательно­го — на базу транзистора Т1.
