Рукавний фільтр

Фільтри.



Апарати для здійснення процесів фільтрування називаються фільтрами.

За способом організації процесу фільтри підрозділяються на періодично діючі, і безперервнодіючі.

Конструкції фільтрів відрізняються різноманіттям. Вибір їх залежить від властивостей систем, що розділяються, продуктивності, умов проведення процесу (тиску, температури і т.д.).



До найпоширеніших конструкцій для розділення пилу відноситься рукавний фільтр (рис. 3.6), що містить фільтруючі елементи 1 у вигляді тканинних рукавів, підвішених до рами 2. Запорошений газ подається через патрубок 7 всередину рукавів, в яких накопичується пил. Витрата газу, що видаляється, регулюється заслінкою 3. Регенерація рукавів здійснюється струшуючим механізмом 5, а також зворотним струмом чистого газу, що подається через заслінку 4 при закритій заслінці 3. Відокремлений пил зсипається в конічний бункер і вивантажується через патрубок 6.

Рукавні фільтри забезпечують високий ступінь розділення, проте мають значний гідравлічний опір, а фільтруюча тканина чутлива до високої температури і наявності пари хімічно агресивних речовин.

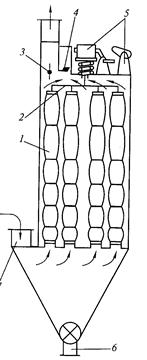

Рис. 7.1. Схема рукавного фільтру:

1 — фільтруючий елемент; 2 — рама; 3, 4 — заслінки; 5 — струшуючий механізм; 6, 7 — патрубки
