T-триггеры

Триггер Т -типа, или счетный триггер является основой всех пересчетных схем и имеет один информационный Т -вход. Смена состояния такого триггера на противоположное происходит всякий раз, когда входной сигнал меняет свое значение в определенном направлении. В зависимости от того, какой перепад напряжения используется для управления (от нуля к единице или от единицы к нулю), различают счетные триггеры с прямым (Т -триггеры) или инверсным ( -триггеры) динамическим управлением.

По способу ввода входной информации Т -триггеры могут быть асинхронными и синхронными.

Уравнение Т -триггера имеет вид

.

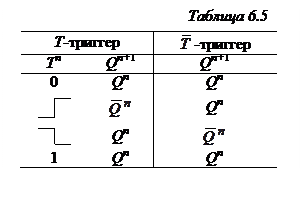

Порядок смены состояний Т и -триггеров приведен в табл. 6.5, а их временные диаграммы работы на рис. 6.8.

Особенностью Т -триггера явля-ется в два раза меньшая часто-та выходных сигналов по срав-нению с частотой сигналов на входе. Это позволяет использо-вать его в качестве делителя частоты последовательности импульсов на два, а также при создании двоичных счетчиков.

а б

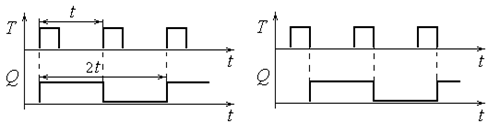

Рис. 6.8. Таблица состояний Т -триггеров и временные
диаграммы их работы: а – Т -триггера; б – -триггера

Счетные триггеры как самостоятельные микроэлектронные изделия не выпускаются промышленно, так как их легко получить из других типов триггеров, например из D -триггеров (рис. 6.9).

Счетные триггеры со стати-ческим управлением во время действия входного импульса проявляют склонность к генера-ции, и практической реализации не нашли.
