Шевронные передачи

Цилиндрической косозубой передачи

Наличие в зацеплении осевых сил, которые дополнительно нагружают опоры валов, являются недостатком косозубых колес. Этот недостаток устраняется в шевронной передаче.

Шевронная передача подобна сдвоенной косозубой передаче с противоположным направлением зубьев. Осевые силы здесь уравновешиваются на самом зубчатом колесе.

- угол наклона линии зубьев.

Преимущество: плавность хода еще выше, чем у косозубой передачи.

Недостаток: сложность изготовления (необходимость применения непроизводительных методов нарезания зубьев).

Исключением являются передачи с раздвоенным силовым потоком (разнесенный шеврон)

2.12 Зубчатые конические передачи

Конические передачи предназначены для передачи вращательного движения между валами, оси которых пересекаются под некоторым углом. Наибольшее распространение получили ортогональные передачи с углом пересечения осей 90 град.

У конического зубчатого колеса (ЗК) образующей поверхностью является конус.

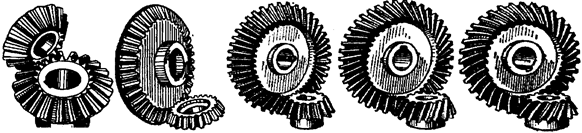

По направлению зубьев конические ЗК бывают:

1 – прямозубые;

2 – косозубые;

3 – с круговыми зубьями.

Передаточное отношение конической ЗП:

где d₁, d₂ - половины углов при делительных конусах;

, - диаметры делительных окружностей в среднем сечении.

При расчетах на прочность конические колеса заменяют на эквивалентные цилиндрические прямозубые колеса с делительным диаметром и числом зубьев:

, .
