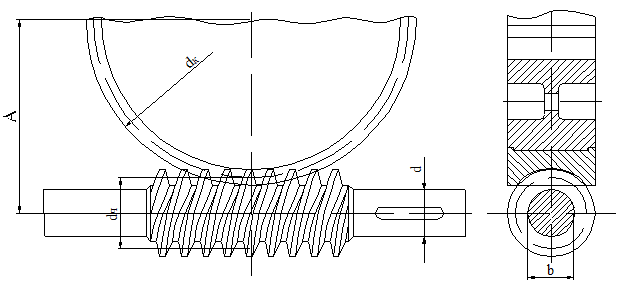

Червячная передача с цилиндрическим червяком

Червячные передачи предназначены для передачи вращательного движения между перекрещивающимися валами. Червячные передачи относят к зубчато-винтовым передачам, у которых червяк имеет винтовую нарезку, а червячное колесо является зубчатым.

Червяк является ведущим звеном в передаче.

Червяк выполняют с числом заходов z₁ = 1, 2, 4. Ведомое червячное колесо имеет число зубьев z₂ > 28. Угол скрещивания осей обычно составляет 90 град. Стандартный угол профиля в осевом сечении составляет a = 20 град.

Достоинства червячных передач:

- возможность получения больших передаточных отношений в одной ступени (и = 10 – 60, а в кинематических передачах до 300);

- плавность и бесшумность работы;

- возможность самоторможения.

Недостатки:

- сравнительно низкий КПД (h = 0,7-0,9);

- необходимость применения дорогостоящих цветных металлов (для зубчатого венца червячного колеса);

- для отвода тепла требуются дополнительные устройства.
