Порядок работы
Выключатели, переключатели и ручки управления перед выполнением работы должны быть установлены в начальном положении: выключатели вертикального действия - вниз; выключатели горизонтального действия – в любом положении; переключатели и ручки регулировки – в левом крайнем положении. К пункту 2.1. Подключить шнуры питания стенда, и осциллографа к сети питания 220В, 50Гц. Ручки управления, переключатели и выключатели стенда установить в исходное положение. Включить стенд и осциллограф под напряжение и дать им прогреться в течение 10-15 минут. Установить режим синхронизации каналов от сети, если это позволяет осциллограф, для возможности автоматической фазировки кривых напряжений и токов. К пункту 2.2. Установить переключатель в положение "". Переключая регулятор "", тем самым изменяя угол , по показаниям приборов РV и РА снять регулировочную характеристику для возможных значений угла . Значения углов определить по осциллографу, исходя из того, что период сетевого напряжения составляет 3600. Изменяя значение активной нагрузки регулятором , Ом, снять зависимость для 3-4 значений активной нагрузки. Установить переключатель в положение , повторить вышеописанные действия, снять регулировочную характеристику для активно-индуктивной нагрузки. Данные измерений занести в таблицу 1.
Таблица 1 – Регулировочные характеристики выпрямителя.
К пункту 2.3. Установить переключатель в положение . Изменить положение регулятора от минимального до максимального значения фиксируя при этом средний ток по прибору PA, далее установить регулятор в такое положение, при котором ток становится равен середине этого диапазона изменения.
Просмотреть и сфазировать кривые напряжения между катодом и анодом тиристора на гнездах "1" и "4", напряжение на нагрузке на гнездах "8" и (земля), ток на гнездах "7" и "8" при углах ; и . Необходимо помнить, что масштабы напряжений при измерении тока меньше, чем при измерении напряжений, поэтому необходимо пользоваться при измерении напряжений щупом осциллографа с делителем 1:10. Провести действия, аналогичные вышеуказанным в настоящем пункте, переключив режим в положение для активно-индуктивной нагрузки. К пункту 2.4. Подключить осциллограф к гнездам "9" ("10") и "11", просмотреть и сфазировать осциллограмму напряжения управления. К пункту 2.5. Измеряя ток прибором РА, а напряжение прибором РV при различных значениях нагрузки , получаемых поворотом регулятора , снять внешнюю характеристику (табл.2) выпрямителя при углах ; и для активной нагрузки, активно-индуктивной нагрузки. При построении кривых тока учесть, что сопротивление .
Таблица 2– Внешние характеристики выпрямителя.
Рисунок 1 – Принципиальная электрическая схема лабораторного стенда.
4 Ход работы. 4.1 Снятие регулировочной характеристики. Подключили стенд и осциллограф к сети, установили активную нагрузку выпрямителя, меняя сопротивление переменного резистора RФ, изменяем угол управления а (угол управления определяем по осциллографу), и снимаем вольтметром напряжение на нагрузке, данные заносим в таблицу 3. То же самое проделываем для активно – индуктивной нагрузки, данные заносим в таблицу 3. По полученным данным строим график регулировочной характеристики(рисунок 2).
Таблица 3 – Данные снятия регулировочной характеристики.

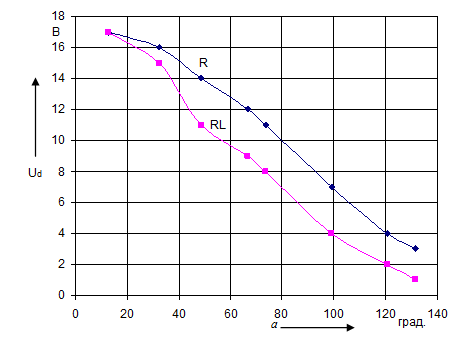

Рисунок 2 – Регулировочная характеристика: R – при активной нагрузке, RL – при активно – индуктивной нагрузке.
4.2 Снятие внешней характеристики выпрямителя. Подключаем активную нагрузку, при углах управления 0º, 45º, 90º определяем ток в нагрузке амперметром и напряжение на нагрузке вольтметром, данные заносим в таблицу 4. То же самое проделываем при активно – индуктивной нагрузке, данные заносим в таблицу 4, по полученным данным строим график внешней характеристики выпрямителя для активной нагрузки (рисунок 3) и для активно – индуктивной нагрузки(рисунок 4).
Таблица 4 – данные внешней характеристики выпрямителя.
