Общее представление о дисководах CD-ROM

Перспективы развития накопителей на гибких дисках.

Сначала накопители на гибких дисках имели большой размер, который со временем уменьшался. Стандартная отформатированная ёмкость 1,44 Мб. Фирмы – разработчики стремятся увеличить ёмкость дискет.

Инфо на дискетах располагается в виде дорожек, которые представляют концентрические окружности, разделённые на сектора (как на жёстких дисках). Существует прямой способ увеличения ёмкости: 1- увеличить число дорожек, 2- увеличить число секторов на дорожках.

Указанные варианты не безграничны, т.к. при увеличении числа дорожек, они становятся ближе друг к другу, что ограничивается точностью позиционирования головки считывания. Увеличение числа сегментов требует повышения скорости считывания, при этом качество сигнала ухудшается из-за ограничения возможности намагничивания материала, поэтому труднее обнаружить где начинается и заканчивается бит данных. Фирма тошиба предложила изменить магнитный материал на бариоферитовый. Это позволяет намагничивать не поверхность, а вглубь материала. Это позволяет довести ёмкость до 2,88 Мб. (за счёт увеличения информации на 1 дорожке). Улучшение позиционирования (увеличение числа дорожек) позволяет довести ёмкость до 20 Мб. Другая альтернатива - использование CD-ROM а накопителя (до 275 стр. текста).

Благодаря малым размерам и большой емкости около 600 Мб и более, надежности и долговечности накопители CD-ROM являются стандартом к распространению пакетов программ. То есть CD-ROM стандартное периферийное устройство современного ПК.

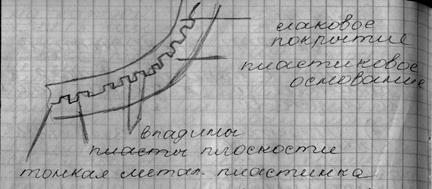

По конструкции CD-ROM идентичен аудио CD, то есть это пластиковый диск, толщиной 1, 2 мм и имеющий 3 слоя: пластиковое основание, на поверхность которого нанесен тонкий отражающий металлический слой и покрыт лаком. Информация сохраняется под слоем лака. Дисковод вращает диск и считывает данные путем обнаружения краев впадин через лак.

Небольшой лазерный луч, с фокусирующей линзой попадая на металлическую поверхность, отражается. Специальный детектор ловит отразившиеся лучи. Луч, который попадает на плоскость или впадину отражает в строго обратном направлении. Попадая на край впадины он преломляется и не попадает в детектор. Сигнал полученный от детектора преобразует с помощью микропроцессора в данные. Данные, в отличие от дискет хранятся на спирали, которая начинается от внешнего края диска и сворачивается в центр. Размеры: внешний диаметр – 120 мм; диаметр центрального отверстия – 15 мм; толщина – 1,2 мм; глубина впадины – 0,12 мкм; ширина - 0,6 мкм; длина плоскости – 0,9 ¸ 3,3 мкм.

На такой диск помещается девятая симфония Бетховена.

Параметры спирали: плотность – 625 витков на 1 мм; расстояние между витками – 1,6 мм; длина спирали – 3 мили.

Процесс изготовления включает несколько этапов:

1) изготовляется мастер-диск, информация на который наносится лазерным лучом, который создает на его поверхности впадины.

2) С диска снимается первичная матрица, с помощью которой делается копия мастер-диска, которая используется в дальнейшем для изготовления рабочей матрицы и компакт дисков.
