Лекция 2

2.1 Назначение надписей.



Основная масса надписей на топографических картах и планах относится к собственным названиям географических объектов (населенным пунктам, рекам, урочищам, горным хребтам и т.п.).

Кроме того, имеются специальные пояснительные надписи, которые позволяют выделить объект на топографической карте или дать о нем важные дополнительные сведения: род объекта (больница, клуб, школа), продукт добычи ископаемых (каменный уголь, глина, песок и т.п.), материалы покрытия дорог (булыжник, асфальт и т.п.), численные характеристики (отметки командных высот, высоты насыпей, глубины болот и т.п.).

Надписи на топографических картах помогают читать карту, ориентироваться на местности и более детально изучать местность по карте, а также сообщают данные об объекте и указывают на его характерные особенности.

Надписи однотипных населенных пунктов вычерчиваются одним и тем же шрифтом, но в зависимости от количества дворов или жителей буквы могут иметь разные размеры, чем также достигается дополнительная характеристика объекта.

По характеру шрифта, его рисунку, размеру, наклону и по другим его особенностям на карте можно давать качественную и количественную характеристику объекта.

Надписи на топографических картах букв и цифр часто выполняют функции условных знаков, например А – асфальтовое покрытие дороги, и т.д.

Таким образом, все надписи, выполненные на топографических картах определенными шрифтами, являются:

· собственными названиями географических объектов;

· географическими названиями объектов;

· условными знаками;

· пояснительным текстом;

· числовыми характеристиками.

Вычерчивание надписей на съемочных, составительских оригиналах топографических карт и других чертежно-картографических документах является одним из сложных процессов в топографическом черчении.

Для правильного вычерчивания надписей необходимы твердые знания правил построения разнообразных шрифтов, хорошо развитый глазомер и умение передать характерные особенности шрифта.



2.2 Классификации картографических (топографических) шрифтов

Шрифты,используемые при построении надписей на планово-картографических материалах землеустройства и кадастров классифицируются по двум признакам:



-по контрастности;

-по преимущественному применению.

В основу первой классификации положены такие основные признаки, как контрастность шрифта, наличие, форма и размеры подсечек. В соответствии с этим выделяют пять основных групп и одну дополнительную (рис.7).

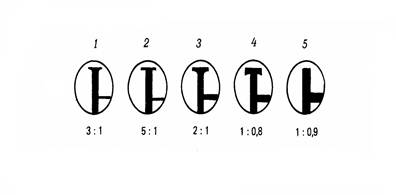

Рисунок 2.1. Подразделение шрифтов на группы и гарнитуры

1 - Литературная; 2 – Обыкновенная; 3 – Академическая;

4 – Брусковая; 5 – Рубленная.



В первую группу(Литературная) входят среднеконтрастные шрифты с короткими подсечками, имеющими форму равнобедренного треугольника с вогнутыми сторонами;

во вторую(Обыкновенная)-контрастные, с длинными и тонкими подсечками;

в третью (Академическая)– среднеконтрастные с прямоугольными подсечками;

в четвертую(Брусковая)- малоконтрастные с прямоугольными подсечками;

в пятую (Рубленная)– малоконтрастные без подсечек.

К дополнительной группе относятся шрифты, которые по графическим признакам не входят ни в одну из перечисленных выше групп.

По преимущественному применению шрифты классифицируются на:

технические;

картографические;

архитектурные

художественные.[3]



Вопросы для самоконтроля

1) Что называют картографическими условными знаками.

2) Чем могут являться надписи на картах по своему значению.

3) Какие признаки используются для классификации шрифтов.

4) Классификация шрифтов по контрастности.

5) Классификация шрифтов по преимущественному применению.
