Архитектура PCI Express

PCI Express

Возможностей шины PCI вполне достаточно для большинства современных приложений, однако потребность в ускорении выполнения операций ввода-вывода делает такую архитектуру ПК не эффективной.. внутреннюю архитектуру ПК.

Еще один недостаток шипы PCI состоит в больших габаритах плат. Их трудно уместить в корпуса современных портативных компьютеров, не говоря уже о карманных моделях.

С целью устранения этих недостатков появилась шина PCI Express, (Intel).

Она не имеет почти ничего общего с шиной PCI; более того — это вообще не шина. Тем не менее, маркетологи решили не избавляться от названия PCI.

Некоторые ПК уже сейчас поддерживают эту технологию.

Суть технологии PCI Express заключается в замене параллельной шины высокоскоростными двухточеч­ными последовательными соединениями.

Это решение знаменует собой оконча­тельный отход от шинной топологии, реализованной в шипах ISA/EISA/PCI

Основная идея такова: по сути, ПК — это набор микросхем процессо­ра, памяти и устройств ввода-вывода, которые необходимо соединить между со­бой.

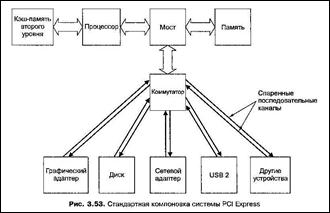

PCI Express выполняет роль универсального коммутатора, соединяющего микросхемы по последовательным каналам передачи данных. Стан­дартная конфигурация PCI Express изображена па рис. 3,53.

Процессор, память и кэш подключены к мосту тради­ционным способом.

К шине памяти через мост подключается коммутатор (иногда он встраивается непосредственно в микросхему моста).

Ме­жду каждой микросхемой устройства ввода-вывода, с одной стороны, и коммута­тором, с другой, устанавливается двухточечное соединение.

Любое такое соеди­нение состоит из двух однонаправленных каналов — по одному в каждом из направлений между устройством и коммутатором.

Каналы состоят из двух про­водов (сигнального и заземляющего), что обеспечивает высокую помехозащи­щенность в ходе высокоскоростной передачи сигналов.

Такая архитектура отли­чается от предыдущей большей унификацией и равноправием всех устройств.

Три основных момента отличают архитектуру PCI Express от архитектуры PCI.

· наличие централизованного коммутатора, пришедшего на смену принципу многоотводной шины,

· применение узких последовательных двухточечных соединений вместо широкой параллель­ной шины.

· отправку пакетов данных от одного устройства другому.

Помимо этих изменений, есть и менее за­метные.

· использован более надежный по сравнению с PCI код обнаружения ошибок.

· до 50 см увеличилась физическая длина соеди­нения между микросхемой и коммутатором,.

· поддержка "горячего" подключения устройств, то есть подключать и отключать в процессе работы.

· последовательные разъемы значительно меньше PCI-коннекторов, (меньше количество проводов) это позволяет разрабатывать компактные устройства и ком­пьютеры.
