Выбор оптимального числа ступеней сепарации

Лекция № 11

Цель:

· Уметь определять число ступеней сепарации

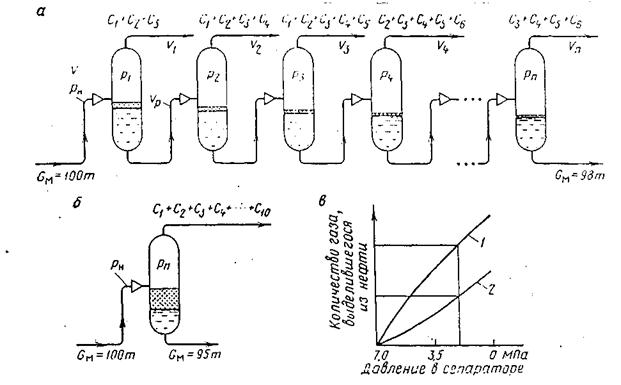

Рисунок 11 Схемы многоступенчатой и одноступенчатой сепарации газа от нефти

Чтобы иметь представление о выборе оптимального числа ступеней сепарации, необходимо рассмотреть два способа разгазирования – дифференциальный и контактный. На рисунке а приведена схема многоступенчатой сепарации, т.е. дифференциальное разгазирование нефти, характеризующееся постепенным снижением давления, а на рисунке б одноступенчатое, т.е. контактное разгазирование нефти, при котором происходит резкое понижение давления и одноразовый отвод из сепаратора всего выделившегося газа.

Условно показано также количество поступающей нефти на первую ступень сепарации и количество выходящей нефти на последней ступени сепарации при дифференциальном разгазировании и контактном разгазировании. Количество нефти, перешедшей на каждой ступени в газовую фазу, на схемах показано штриховкой.

Итак, при многоступенчатом разгазировании получается больше нефти, чем при контактном, а газа, наоборот. Объясняется это тем, что при дифференциальном разгазировании понижение давления в каждой ступени сепарации происходит на незначительную величину, что влечет за собой плавное выделение небольших количеств сначала легких, затем средних и тяжелых углеводородов. При контактном разгазировании нефти в сепараторе происходит, наоборот, резкое снижение давления, в результате чего нефть «кипит». При этом бурно выделяются легкие углеводороды, увлекая за собой большую массу тяжелых углеводородов, которые при нормальных условиях являются жидкостями (рисунок 11).

Вывод: если скважины фонтанируют, то целесообразно применять многоступенчатую сепарацию – 6-8 ступеней. Во всех других случаях рекомендуется применять трехступенчатую сепарацию нефти от газа с давлениями: на первой ступени – 0,6 МПа, на второй – 0,15-0,25 МПа и на третьей – 0,02 МПа, а иногда и вакуум.
