Лекция № 3. Zполн = 2×Zполн + RВ = 2/(1/RН + jw×CН) + RВ

Z_полн = 2×Z_полн + R_В = 2/(1/R_Н + jw×C_Н) + R_В

|Z_плон| = Ö(4×R_Н×(R_Н+R_В)/(1+(R_Н×С_Н×w)²) +R_В²)

Z_Н

R_Н

С_Н

С)

R_Н = 2×R_Н + R_В

С_Н @ 0,5×С_Н

|Z_полн | = R_Н/Ö(1+(R_Н×С_Н×w)²)

Факторы, влияющие на сопротивление тела человека.

1. Состояние кожи

а) Повреждение рогового слоя кожи R_h ® R_ВН

б) Увлажнение кожи – подсоленная вода ¯ R на 30 – 50%, а дистиллированная – на 15 – 30%

в) Потовыделение – раствор солей

г) Загрязнение кожи

2. Параметры электрической цепи

а) Место приложения электрода

б) Значение тока, проходящего через тело человека, ­ тока ведет к снижению сопротивления (термическое воздействие тока ® центральная нервная система ® расширение кровеносных сосудов ® потоотделение

в) Значение напряжения, приложенного к телу человека

		Когда f = 0, RН = 2×RН + RВ Сопротивление тела человека постоянному току больше.

г) Частота

д) Площадь, приложенных к телу человека электродов

На больших частотах площадь влияет меньше

е) Длительность прохождения тока через тело человека

Если воздействие длится 1 – 2 мин, R_h ¯ на 10 – 40 %.

3. Факторы окружающей среды

а) температура

б) давление

в) влажность

4. Физиологические факторы

а) пол

б) возраст

в) сердечно-сосудистая система

г) дерматология

д) психофизическое состояние человека

Факторы, влияющие на исход поражения человека электрическим током

1. см. критерии электробезопасности

2. время воздействия

а) чем больше время, тем хуже

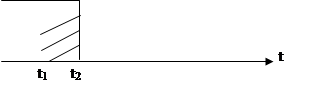

б) совпадение времени воздействия тока с фазой T кардиоцикла

		Систола – период активной работы сердца, диастола – период покоя. Если ток проходит через фазу Т, то 100 % фибрилляция сердца.     — вероятность наступления фибрилляции сердца
		f

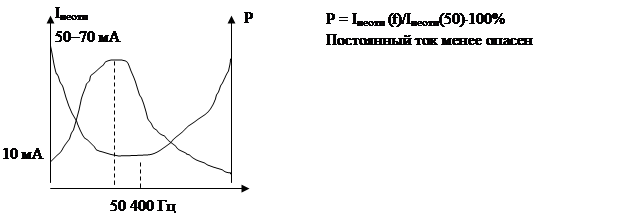

в) род тока и частота

Несмотря на то, что с ­ частоты полное сопротивление тела ¯, поражение электрическим током неоднозначно.

г) путь прохождения тока

Наиболее опасные пути прохождения тока:

1. голова — руки

2. голова — ноги

Наиболее частые пути прохождения тока:

1. рука — ноги

2. рука — рука

3. нога — нога

Через сердце проходит больший ток при «правая рука — ноги»

е) индивидуальные свойства человека

Классификация электроустановок и помещений по опасности поражения электрическим током – книга Долина.

Явление растекания тока в земле

Электрическое замыкание на землю – случайное электрическое соединение токоведущей части непосредственно с землей или нетоковедущими проводящими конструкциями, имеющими связь с землей.

Преднамеренное замыкание на землю называется заземлением.

j_З = I_З×R_З,

где:

j_З – потенциал заземлителя

I_З – ток, стекающий в землю

R_З – сопротивление заземлителя растеканию тока (не сопротивление лома, воткнутого в землю)

Распределение потенциалов на поверхности земли (потенциальная кривая)

Характер распределения потенциалов вблизи заземлителя зависит от: I_З, конфигурации заземлителя, их взаимного расположения. Размеры электродов от нескольких метров до нескольких километров.

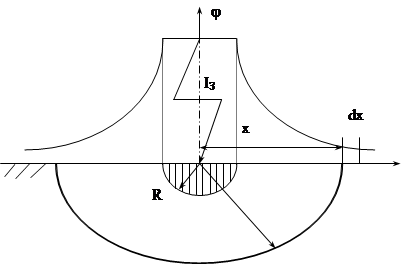

Полушаровой заземлитель, расположенный на поверхности земли.

Допущения:

1. Ток стекает в землю через одиночный заземлитель, полусферической формы.

2. Заземлитель находится в однородном изотропном грунте.

3. Удельное электрическое сопротивление грунта >> удельного электрического сопротивления материала заземлителя.

4. Не учитываем поверхностный эффект

В объеме грунта возникает поле растекания.

Плотность тока j = I_З/(2×p×х²)

Выделим dx: dU = Е×dx

Напряжение точки А – потенциал точки А относительно бесконечно удаленной точки с j = 0.

j_А = U_А = _х∫^¥ dU

Электрическое поле 50 Гц может рассматриваться как стационарное.

Е = j×r

j_А = _х∫^¥ Еdх = _х∫^¥ I_З×r/(2×p×х²)dх = I_З×r/(2×p×х)

j_З = j_МАХ = I_З×r/(2×p×R); j_MIN = 0 при х ® ¥

Грунт, лежащий вблизи заземлителя, потенциал которого не равен нулю, называется зоной растекания. Грунт с потенциалом, равным нулю, называется электрической землей. Зона растекания тока ограничивается 20 метрами.

Сопротивление заземлителя растеканию тока.

1. Собственное сопротивление заземлителя (сопротивление лома).

2. Переходное сопротивление в месте контакта заземлителя с грунтом.

3. Сопротивление грунта, лежащего вблизи заземлителя

1 и 2 можно пренебречь.

dR_растек = r×dx/(2×p×х²)

R_растек = _R∫^¥ r×dx/(2×p×х²) = r/(2×p×R) = r/(p×D)

Сопротивление оказывает только грунт, лежащий вблизи заземлителей, между ними сопротивление не оказывает.

j_З = I_З×r/(2×p×R) = I_З× R_З

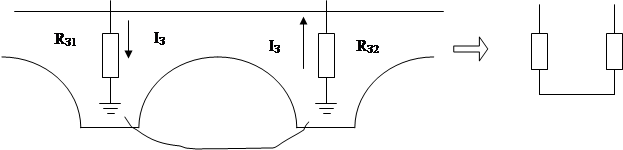

Явление растекания тока с групповых заземлителей, сопротивление групповых заземлителей (книга Долина).

Напряжение прикосновения.

Разность потенциалов между двумя точками цепи тока, которых одновременно касается человек, падение напряжения в теле человека.

U_h = I_h×R_h или U_h = j_руки – j_ноги = j_З – j_{основания} = j_З×(1 – j_{основания}/j_З)

a₁

В общем виде U_h = j_З×a₁

a₁ – коэффициент напряжения прикосновения; a₁ ≤ 1

a₁ зависит от формы потенциальной кривой, от взаимного расположения человека и заземлителя.

Чтобы учесть сопротивление растекания с ног человека:

j_З×a₁ = I_h×(R_h + R_осн) = (U_h / R_h)×(R_h + R_осн)

U_h = j_З×a₁/(1+ R_ос/R_h)

	a2

a₂ – коэффициент напряжения прикосновения, учитывающий растекание тока с основания, на котором стоит человек.

U_h = j_З×a₁×a₂

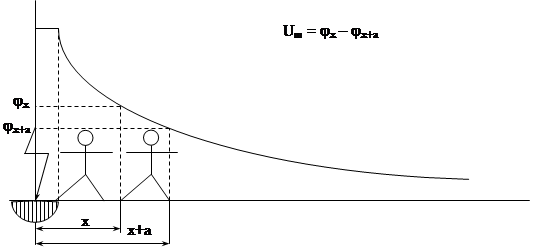

Напряжение шага – разность потенциалов между двумя точками цепи тока, находящихся одна от другой на расстоянии шага, на которых одновременно стоит человек.

U_Ш = I_Ш×R_Ш

U_Ш = j_х – j_х+а; а = 0,8 м

U_Ш = j_З×b₁ – часть потенциала заземлителя, коэффициент напряжения шага.

b₁ = (j_х – j_х+а) / j_З <1

b₁ в зависит от формы потенциальной кривой и взаимного расположения человека и заземлителя

Напряжение, приложенное к телу человека: j_З×b₁ = I_h×(R_h + R^’_осн)

R^’_осн — сопротивление растеканию тока с обоих ног человек.

U_Ш = j_З×b₁/(1+ R^’_осн/R_h) = j_З×b₁×b₂

b₂ – коэффициент напряжения шага, учитывает растекание тока с основания, на котором стоим человек.

U_Ш = j_З×b₁×b₂

U_h = j_З×a₁×a₂

Напряжение прикосновения опаснее, чем напряжение шага, т. к. a₁ > b₁, a₂ >> b₂

Надо уменьшить сопротивление заземлителя, путь снижения a₁ – выравнивание потенциалов.

Анализ электробезопасности различных сетей.

Опасность поражения электрическим током в различных электрических сетях, оцениваемое напряжением соприкосновения, зависит от:

1. Значения напряжения сети

2. Режима нейтрали сети

3. Сопротивление изоляции проводов относительно сети

4. Емкость проводов относительно сети

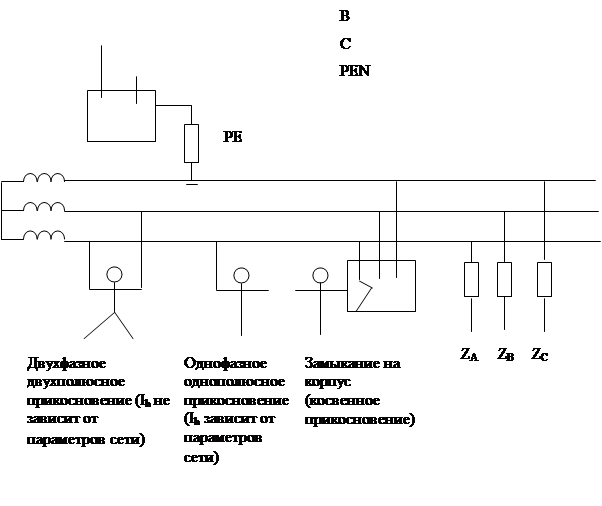

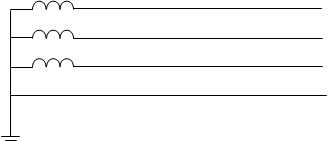

Схемы включения человека в электрическую цепь.

TN – C

N

РЕ

РЕ

TN – S

TN – С – S

IT

А

TT

Двухфазное прикосновение I_h = Ö3×U_ф/R_h

При однофазном прикосновении ток значительно меньше.

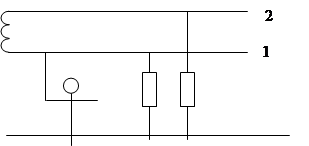

Однофазные сети.

Однофазная сеть, изолированная от земли, нормальный режим работы.

		Дано: R1, R2, Rh C1 = C2 сеть короткая
		U = Uh + I2×R2, I2 = I1 + IШ, U = Uh + (I1 + IШ)×R2 I1 = Uh / R1, Ih = Uh / Rh; Uh = U×R1×Rh /(R1×R2 + R1×Rh + Rh×R2) R1 = R2 = R; Uh = U×Rh /(2×Rh+R)
		Человек прикасается к исправному проводу.

Ток через тело человека существенно зависит от сопротивления изоляции относительно земли. Опаснее прикасаться к проводу, имеющему большее сопротивление относительно земли.

R_З

R₂

R₁

Однофазная сеть, изолированная от земли, аварийный режим работы.

		R1 и R2 – мегаомы RЭ = R2×RЗ/(R2+RЗ) @ RЗ Uh = U при аварийном режиме Ih @U/Rh

Лекция №

Однофазная сеть с заземленным выводом (нормальный режим работы).

а) R₀ << R_h, R₁, R₂ U_h» U I_h = U_h /(R_h + R₀)» U/R_h

б) U_h = I_нагр×R_ОА

Трехфазные сети

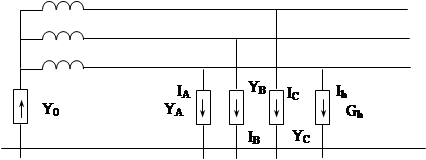

" трехфазную сеть можно представить в виде схемы замещения.

U_О – напряжение нейтральной точки относительно земли.

Y_A = g_A + jb_A G_h = 1/R_h

Y_В = g_В + jb_В g_A = 1/R_A

Y_С = g_С + jb_С b_A = w_A×C_A

I_A, I_B, I_C – токи утечек в нормальном режиме работы сети.

Y₀ – проводимость нейтральной точки относительно земли.

I₀ = I_A + I_B + I_C + I_h

U₀Y₀ = (U_A – U₀)×(Y_A + G_h) + (U_B – U₀­)×Y_B + (U_C – U₀)×Y_C

U_A = U_Ф, U_B = U_Ф×a², U_C = U_Ф×a

a = e^j2p/3 – фазный множитель, характеризующий сдвиг на 120⁰.

U₀ = U_Ф×(Y_A + Y_B×a² + Y_C×a + G_h) / (Y_A + Y_B + Y_C + Y₀ + Gh) (*)

U_h = U_A – U₀ (**)

Решив систему, получаем:

U_h = U_Ф×(Y_B×(1-a²) + Y_C×(1-a) + Y₀) / (Y_A + Y_B + Y_C + Y₀ + Gh)

I_h = G_h×U_h

Y_A = Y_B = Y_C = Y

I_h = U_Ф×G_h×(3Y + Y₀) / (3Y + Y₀ + Gh)

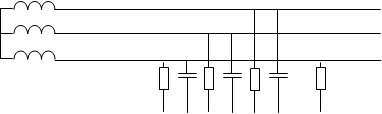

Трехфазная сеть с изолированной нейтралью.

Сеть типа IT.

R_A = R_B = R_C = R

C_A = C_B = C_C = C Z = 1/(1/R + jw×C)

I_h = U_ф /(R_h + Z/3)

Чем больше сопротивление провода, которого коснулся человек, тем меньше ток через тело человека.

а)

R_A = R_B = R_C = R

C_A = C_B = C_C = 0 Z = 1/(1/R)

I_h = U_ф /(R_h + R/3)

Такие сети применяются там, где необходима высокая электробезопасность.

б)

R_A = R_B = R_C = R

C_A = C_B = C_C = ¥

I_h @ U_ф / R_h

Таким образом, по мере возрастания длины сети опасность сети возрастает.

Трехфазная сеть с изолированной нейтралью, аварийный режим работы.

Предположим, что фазный провод В замкнут на землю (R_З).

А) человек прикоснулся к фазному проводу В.

I_ЗМ = U_Ф / (R_З + Z/3) R_З << R_h

U_h = U_Ф× R_З / (R_З + Z/3) при a₁ = a₂ = 1

На этом принципе основана защита «защитное шунтирование».

Б) человек коснулся исправного провода.

U_h = Ö3×U_Ф I_h = U_Л / (R_З + R_h)

Трехфазная сеть с заземленной нейтралью.

Сеть типа TN.

Y₀ >> Y_A, Y_B, Y_C

Нормальный режим работы: I_h = U_Ф / (R_h + R₀) @ U_Ф / R_h

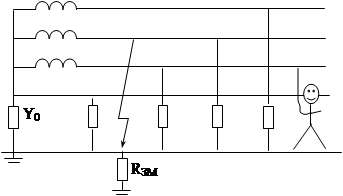

Аварийный режим работы: КЗ на фазе В.

а) человек касается фазного провода В

U_h = I_ЗМ×R_ЗМ×a₁×a₂ = U_Ф× R_ЗМ /(R₀ + R_ЗМ)×a₁×a₂

В основном R₀ << R_ЗМ U_h @ U_Ф

б) человек касается исправного фазного провода

U_Л ≥ U_h ≥ U_Ф

R_ЗМ << R₀ R₀ << R_ЗМ

Лекция №

Технические способы и средства защиты от поражения электрическим током.

Классификация:

По принципу действия:

1. Технические способы и средства, снижающие напряжение прикосновения.

2. Технические способы и средства, ограничивающие время воздействия на человека.

3. Технические способы и средства, ограничивающие доступ к токоведущим частям.

Технические способы и средства защиты от поражения электрическим током
Защита от прикосновения	Защита при прикосновении	Защита при замыкании на корпус
- защитные оболочки - электрозащитные ограждения - безопасное расположение работающих и механизмов - индикация напряжения и сигнализация об опасности поражения током - изолирование рабочего места - защитная изоляция (рабочая, дополнительная, двойная, усиленная) - электрозащитные средства (предохранительные приспособления)	- защитное отключение - применение малых напряжений - защитное разделение сетей - защитное шунтирование - выравнивание потенциалов - защитное изолирование рабочего места	- защитное заземление - зануление - защитное отключение - выравнивание потенциалов - защитное разделение сети - применение малых напряжений - применение двойной изоляции - компенсация токов замыкания на землю

Защитное заземление

ПУЭ ГОСТ 12.1.030 – 81; ПТБ

Преднамеренное соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением в месте замыкания на корпус с целью снижения U_пр и U_ш.

Назначение защитного заземления: снижение вероятности поражения током при замыкании на корпус.

Принцип заземления: снижение до безопасных значений напряжения прикосновения и шага за счет снижения потенциала заземленного оборудования (подбор R_з) и за счет выравнивания потенциалов (изменение l₁).

А) R_З = ¥

U_h = U_ф×R_h/(R_h + Z/3)

Б) R_З = есть I_З = U_ф/(R_З + Z/3)

U_З = U_ф×R_З/(R_З + Z/3)

U_h = U_З×l₁l₂

Заземление будет эффективным, если, подбирая R_З, снизим U_h до безопасного значения.

Сеть типа TNC

I_З = U_Ф/(R_З + R₀)

U_К = U_З = U_Ф× R_З /(R_З + R₀)

U_пр = U_З×l₁l₂

В сети с заземленной нейтралью защитное заземление в качестве единственной защиты не используется.

Область применения: сети до 1000 Вольт. Сети трехфазные, трехпроводные, с изолированной нейтралью; однофазные сети, изолированные от земли; сети постоянного тока с изолированной средней точкой источника питания. Сети напряжением более 1000 вольт, там только заземление.

Типы заземляющих устройств.

Заземляющие устройства – совокупность заземлителя и заземляющих проводников. В зависимости от взаимного расположения заземлителя и заземляемого оборудования различают 2 типа заземляющих устройств.

1. Выносное З.У. (сосредоточенное)

2. Контурное З. У.

1.

Классификация автоматических устройств

1. По типу входного сигнала

– прямого действия (I_h, U_h)

– косвенного действия l (t) = f (I_h)

2. По типу входного сигнала и сложности их использования

– простые (1 сигнал)

– сложные (много сигналов, зависящих друг от друга)

– комбинированные (несколько сигналов, не зависящих друг от друга, и имеющих различную физическую природу)

3. По конструкции

– моноблочные

– блочные

4. По числу исполняемых функций

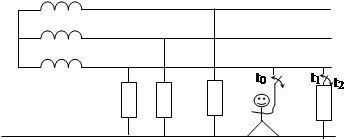

Устройство защитного отключения

ГОСТ 124155-85 ГОСТ Р50807-95

УЗО – для автоматического отключения установки при однофазном прикосновении к частям, находящихся под напряжением, недопустимым для человека или при возникновении в электроустановке I_ут (замык.), превышающих заданное значение.

По виду входных сигналов УЗО реагирует на:

- несимметрию фаз I₀ нулевая последовательность

- напряжение корпуса

- ток на землю

- несимметрию U_ф относительно земли

- оперативные токи – накладываются на рабочий ток эл. устройства

- комбинированные УЗО

Область применения – сети с заземленной нейтралью до 1000 В.

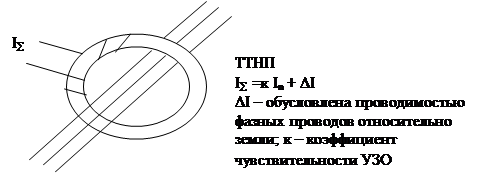

А

Iå

В

С

Ih

I_å =I_h + DI – TN-C

DI = U_ф (Y_Ai + a²×Y_Bi +a×Y_Ci)

В TN–C проводимость проводов вне зоны защиты не влияет на значение входного сигнала

Если I_å =I_h проводимости в зоне зашиты симметричны.

		А – перезащита В – идеальный случай С – недозащита

Выбор параметров УЗО:

Уставка I_уст = I_{h длит} = 10 мА

I_уст < 10 мА - перезащита

I_уст > 10 мА – недозащита

I_уст зависит от Iнагрузки

I_уст > 10 мА уменьшаются ложные срабатывания

Выбор времени срабатывания УЗО

- в сети с изолированной нейралью I_h = Ö3×U_ф/R_h

- в сети с заземленной нейралью I_h = U_ф/R_h

I_h = 50/T

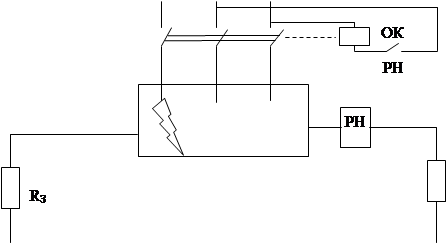

УЗО, реагирующее на потенциал корпуса

			RВ

ОК – отключающая катушка, РН – реле напряжения, I_З×R_З = j_З, j_К>j_{К допуст} à отключение потребителя от сети.

При меняется в том случае, когда зануление или заземление изначально ненадежны.

Уставка: j_уст = j_{К допуст}

U_h допуст = j_К×a₁×a₂

Достоинства: простота

Недостаток: мало функциональное, неселективное, без самоконтроля.

R_В нужно включать вне зоны растекания тока от R_З (исключается ложное срабатывание)

Защитное шунтирование.

			В сетях с изолированной нейтралью

В момент времени t₀ произошло однофазное прикосновение, через человека протекает ток I_h=U_ф/(R_h+Z/3). В момент времени t₁ происходит замыкание фазного провода, которого коснулся человек, при этом ток через человека снижается до значения отпускающего. В момент времени t₂ происходит отключение фазы от земли, а в интервале времени t₂ – t₁ происходит освобождение человека.

При прикосновении человека происходит перераспределение напряжения фаз относительно земли. U_ф, которой коснулся человек, однозначно меньше напряжения опережающей фазы.

Устройство выбора фазы для замыкания работает со следующей логикой:

1. ¯ Uф_, которой касается

2. ­ Uф_, опережающей

Применение малых напряжений

Малое напряжение ~ < 42 В

U = 10, 12, 24, 36, 42 В

На постоянном токе U = 110 В

БСНИ – безопасное сверхнизкое напряжение ~ 50 В

Применение малого напряжения не обеспечивает полную безопасность.

Требования к источникам – либо автономные источники, либо понижающие трансформаторы, имеющие гальваническую развязку и имеющие защиту от перехода напряжения с высокой стороны. Можно применять электромашинный преобразователь.

Применение: в особо опасных помещениях, при проведении строительных работ.

Электрическое разделение сетей.

Разветвленные сети с изолированной нейтралью, имеющие большую емкость и малое сопротивление изоляции.

I_h = U_ф/(R_h+r/3)

Потребитель подключается через разделительный трансформатор. Ограничение применения большие массогабаритные трансформаторы. В соответствии с ПУЭ можно подключать к ним не более одного потребителя. Запрещается в разделительном трансформаторе заземлять или занулять нейтраль на вторичной стороне, либо заземлять выводы этой вторичной обмотки.

Защита от опасности при переходе напряжения с высшей стороны трансформатора на низшую.

Защита специальным предохранителем.

U = U_м + U_З U = U_м + U_З/2

Контроль изоляции

- не осуществляет защиты от поражения электрическим током

- измерение R_изол с целью выявления дефектов и предупреждения замыканий на землю и КЗ

2 вида контроля:

- периодический контроль (оперативный)

- ПКИ (постоянный контроль изоляции)

Периодический осуществляется с помощью МЕГАОМЕТРА.

Для определения типа изоляции нужно знать U_раб à R_изол доп à измерение на определенном пределе à U à R_изол с помощью мегаометра

Мегаометр на сеть – оперативное U – R_изол

Недостатки:

– требуется выключенная сеть

– измерение в дискретные промежутки времени

– измерение на постоянном токе (отличны от реальных значений на переменном)

ПКИ – измерение R_изол под рабочим напряжением в течении всего времени работы электроустановки с действием на сигнал – сложное устройство, реагирует на оперативный ток с действием на сигнал.

Защитное изолирование.

- рабочая изоляция обеспечивает работоспособность установки

- дополнительная изоляция – дополнение к рабочей для защиты от поражения электрическим током

- двойная изоляция – рабочая + дополнительная

- усиленная изоляция – эквивалентна двойной

Компенсация емкостной составляющей токов замыкания на землю.

Если С_сети = 0,3 мкФ/фаза, то полная проводимость фазных проводов мало отличается от емкостной. Дальнейшее ­ R_изол не приведет к ­ сопротивления проводов относительно земли.

Между нейтральной точкой и землей включают компенсационную индуктивность (в резонанс с емкостью).

			некомпенсированный
			IR

Воздействие ЭМП на человека и окружающую среду.

Электрическое поле создает электрический заряд (неподвижный)

Магнитное поле создается движущимся зарядом.

Е, H – напряженности D – диэлектрическое смещение, B – магнитная индукция.

Скорость распространения ЭМВ в среде V = c/sqrt(m×e)

Полный спектр ЭМВ.

ДВ 1 – 10⁴ Гц

РВ 10⁴ – 3×10¹⁰ Гц

Поддиапазоны ВЧ 100 кГц – 30 МГц

УВЧ 30 МГц – 300 МГц

СВЧ 300 МГц – 300 ГГЦ

ИКВ 3×10¹⁰ – 4×10¹¹ Гц

Свет 4×10¹⁴ – 7,5×10¹⁴ Гц

УФВ 7,5×10¹⁴ – 7,5×10¹⁶ Гц

Рентген 7,5×10¹⁶ – 2×10¹⁹ Гц

g_излуч 2×10¹⁹ – 10²¹ Гц

Космические лучи > 10²¹ Гц

Линейные среды – параметры среды не зависят от значений ЭМП

Источники ЭМП:

- атмосферное электричество

- радиоизлучение Солнца и галактик

- ЭМП Земли

- Радиотехника и связь

- Металлургия

- Эл-тех промышленность

- Эл-термич. установки

- Интроскопические методы исследования

- ОРУ,ЗРУ

- ЛЭП > 330 кВ

- Соленоиды

- Постоянные магниты

- Электромагниты

Биологическое действие ЭМП промышленной частоты.

Будем говорить об интенсивности электрического поля промышленной частоты. Интенсивность м/п при U> 330 кВ.

Биологические эффекты накапливаются, в результате возможно развитие отдаленных эффектов: рак крови, опухоль мозга …

При 50 Гц можно констатировать, что эл. и магн. Поля не связаны между собой, поэтому их воздействие можно рассматривать отдельно. При 50 Гц поглощение м/п в 50 раз меньше, чем электрического.

Электроустановки на 50 Гц – электрическое квазистатическое поле.

Поле является неравномерным, несимметричным, т. к. образовано электродами различной формы.

Тепловое и информационное воздействие – возбудимость ЦНС рефлекторное воздействие поля, тормозной эффект – прямое воздействие на спиной и головной мозг. Основной фактор – индуцированный в теле человека ток.

Напряженность эл. поля зависит от ряда факторов:

- напряжение электроустановки

- расстояние от точки, в которой определяют напряженность и токоведущими частями

- высоты размещения над землей токоведущих частей

Для уединенного, ¥ длинного прямолинейного проводника, заряженного равномерно по длине

Е = t/(2×p×e₀×m) В/м

t - линейная плотность заряда

e₀ – 8,85×10^-12 Ф/м

m – кратчайшее расстояние от провода, в котором определяют напряженность. Вектор Е совпадает по направлению с линией, соединяющей точку и провод.

Если взять трехпроводную трехфазную воздушную линию: Е=с×U_ф/(4×p×e₀)×К

Через человека, находящегося вблизи электроустановок, постоянно стекает электрический ток. Если он изолирован от земли, через него все равно течет ток. В обоих случаях значение тока почти одинаково.

Значение тока зависит от:

- U_ном

- Местонахождения человека

ОРУ 500 кВ I_~ = 250 мкА

I_ср = 135 мкА

ОРУ 750 кВ I_max = 350 мкА

I_ср = 180 мкА

Около опоры несколько мкА, около провдов 500 – 700 мкА. Вдали от проволов 100 – 150 мкА

Нормирование воздействия электрического поля промышленной частоты.

Степень отрицательного воздействия эл. поля можно оценить по:

- количеству поглощаемой телом человека энергии эл. поля

- напряженности поля, там где находится человек

С точки зрения удоьства измерения нормируемой величиной является Е

Длительное значение тока, протекающего через тело человека 50 – 60 мкА (ГОСТ 10.1002 – 84)

Предельный уровень напряженности 25 кВ/м

Пребывание в электрическом поле до 5 кВ/м допускается без применения средств защиты.

5 – 25 кВ/м ограничение пребывания по времени.

- 20 – 25 кВ/м время < 10 мин.

- 5 – 20 кВ/м t = 50 /Е – 2 à Е = 50/t + 2

При нахождении персонала в зоне различной напряженности время пребывания

T_пр = 8×(t_E1/T_E1 + … + t_En/T_En)

T_пр – приведенное время, эквивалентное по биологическому действию эффекту пребывания в эл. поле в нижней границе нормируемой напряженности.

T_En – допустимое пребывание, соответствующее напряженностям.

T_пр £ 8 часов

- до 5 кВ/м – без ограничения времени

- от 5 до 10 кВ/м – 3 часа

- от 10 до 15 кВ/м – 90 мин

- от 16 до 20 кВ/м – 10 мин

- от 20 до 25 кВ/м – 5 мин

Прогнозирование радиационной обстановки при ядерной катастрофе

ЯК – аварии на предприятии ядерного цикла; ядерный взрыв.

При прогнозировании обстановки:

1. определение (уточнение) закона спада уровня радиации Д – доза, Р = dД/dt экспозиционная доза

2. определение дозы внешнего g-излучения

3. определение допустимого времени пребывания людей на местности, зараженной радиоактивными веществами при заданной дозе облучения

4. определение времени входа в зону заражения при заданном значении дозы облучения и продолжительности работы

1. При делении ядерного топлива образуется несколько сот радионуклидов с разными периодами полураспада (T_1/2). В общем случае состав этой смеси неизвестен, поэтому говорим об усредненном значении показателя спада:

Р_t2 = Р_t1×(t₂/t₁)^-n, где Р_t1 и Р_t2 – уровни радиации во времена t₁ и t₂; n – показатель спада уровня радиации.

		Коэффициент n необходимо постоянно уточнять по измеренным Рt1 и Рt2. n = lg(Рt1/ Рt2)/lg(t2/t1) для ядерного взрыва n=1,2, при ядерной аварии n = 0,5 Рt = Рисх×(t/tисх)^-^n, где tисх – время после начала катастрофы tисх – 1 час – ядерный взрыв tисх – неизвестно – ядерная авария

		Д

2. Определение дозы внешнего g-излучения

Р = dД/dt при неизвестном составе оценивается только внешнее g-излучение

Д = _t1∫^t2 Р(t)dt = _t1∫^t2 Р₁(t/t₁)^-ndt = P₁/t₁^-n× _t1∫^t2 t^-ndt = P₁/t₁×1/(1-n)×t^1-n ∣_t1^t2 = P₁/(t₁×(1-n))×(t₂^1-n – t₁^1-n) = 1/(1-n)×(P₂×t₂ – P₁×t₁)

Для ядерного взрыва: Д = 5×P₁×t₁ - 2×P₂×t₂

Для ядерной аварии: Д = 2×P₁×t₁ - 2×P₂×t₂

Доза до полного распада (при n = 1,2): Д_¥ = 5× P₁×t₁ – атомный взрыв

Д_¥ = ¥ - атомная авария

3. Определение допустимого времени пребывания

Т_доп = t_k - t_m t_k = t₁ t_m = t₂

Д = Д_доп Р_к = Р₁ Р_м = Р₂

Время входа для оптимального входа, чтобы не поздно и не рано

Дата добавления: 2014-01-11
