Учебный вопрос №4

Требования к аппаратуре постов управления и каналам передачи видеосигнала

Информация от телекамер по каналам передачи видеосигнала поступает на пост управления, где она коммутируется, обрабатывается, отображается и регистрируется с помощью специальных аппаратных и программных средств. Таких постов в системах высшего и среднего классов может быть несколько включая и удаленные, на значительные расстояния (в системах общего применения, как правило этого не требуется). Точные параметры аппаратуры, поста управления (АПУ) - аппаратный состав, функциональные возможности, электрические характеристики и т.п. - можно определить, только учитывая требования заказчика и результаты обследования объекта. Однако на три момента при выборе аппаратуры следует обратить особое внимание, а именно;

· вся аппаратура должна соответствовать одним и тем же стандартам черно-белого и цветного телевидения;

· разрешающая способность АПУ должна быть выше, чем у самой высокоразрешающей камеры, используемой в системе;

· если в системе есть хотя бы одна цветная камера, вся аппаратура должна обеспечивать обработку и передачу цветного изображения.

Ранее уже рассматривались вопросы построения ТСВ различного класса, приводился их примерный состав и способ первичной оценки сложности. Ниже приводятся основные показатели АПУ и каналов передачи видеосигнала*, которые могут задаваться заказчиком и которые, в конечном счете, определяют структуру системы, ее состав и функциональные возможности.

* - с развитием ТСВ состав показателей их работы, функциональные возможности и другие характеристики могут изменяться.

Типовые варианты ТСВ

Системы общего применения предназначены для осуществления ви-деонаблюдения или видеоохраны объектов категории В: квартир, коттеджей небольших офисов, магазинов, аптек и т.п. и иногда - для контроля мало значимых зон на объектах категорий А и Б. В последнем случае они используются как дополнение к основной системе, что позволяет рационально уменьшить число каналов, обслуживаемых дорогостоящей АПУ высшего и среднего классов. Это небольшие и недорогие системы, содержащие, как правило, до 8-ми ТВ-камер.

Видеодомофоны относятся к самым простым и дешевым системам общего применения. Они используются, в основном, для наблюдения подходов к входной двери квартиры или офиса и содержат, как правило, одну или две ТВ-камеры. Прослушивание зоны осуществляется с помощью миниатюрного выносного микрофона. Передача видеосигнала от камеры производится по коаксиальному кабелю или радиоканалу. Для отображения информации могут использоваться видеомонитор или телевизор.

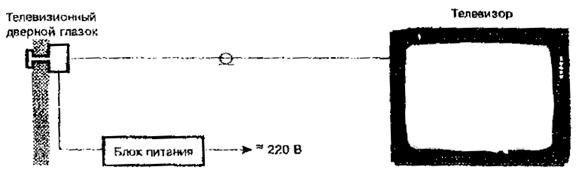

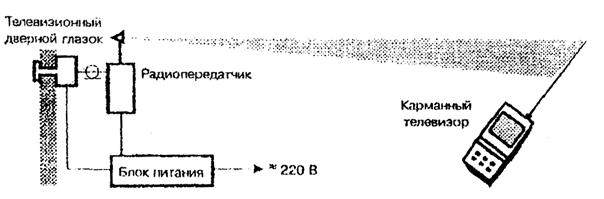

На рис. 2 - 4 приведены типовые варианты видеонаблюдения входной двери с помощью видеодомофонов с одной ТВ-камерой типа «телевизионный дверной глазок», различающихся устройством отображения и каналом передачи изображения.

Рис. 2

Рис. 3

Рис. 4
