Манипуляторы

Манипуляторы (мышь, трекбол и др.) – специальные устройства ввода и управления, облегчающие взаимодействие пользователя и ПЭВМ.

Манипулятор мышь бывает трех видов: механическая, оптическая и оптическая беспроводная. Несмотря на большое разнообразие форм и размеров, мыши имеют единые принципы работы. При перемещении мыши по поверхности это перемещение преобразуется в последовательности импульсов, передаваемых в ПК. При нажатии кнопок мыши их код также передается в ПК, где специальная программа управления мышью (драйвер мыши) преобразует последовательности импульсов и коды нажатия кнопок в определенные действия. В зависимости от способа определения перемещения – механического, связанного с перемещением частей устройства, или оптического, основанного на фиксации перемещения с помощью оптических приборов, различают соответственно механические и оптические мыши. Принцип работы мыши заключается в следующем.

При перемещении мыши по поверхности расположенный в ее основании шарик начинает вращаться, приводя в движение расположенные внутри корпуса ролики. Эти ролики смонтированы относительно друг друга под углом 90° и, соприкасаясь с шариком, могут вращаться только по часовой или против часовой стрелки, преобразуя произвольное движение шарика в движение в двух взаимно-перпендикулярных направлениях (X и Y). При перемещении мыши строго горизонтально или строго вертикально приводится в движение только один из роликов, показывающий движение либо в направлении X, либо в направлении Y соответственно. Электронные схемы мыши преобразуют движения роликов в последовательности импульсов, передаваемые в ПЭВМ.

Оптическая мышь, в отличие от механической, не имеет никаких движущихся элементов, а для фиксации перемещения используются оптические приборы.

Трекбол по своему функциональному устройству аналогичен механической мыши с той лишь разницей, что вместо перемещения мыши для вращения шарика, пользователь вращает рукой сам шарик встроенный в верхнюю часть корпуса. В отличие от мыши, трекбол не требует свободного пространства около компьютера, его можно встроить в корпус машины.

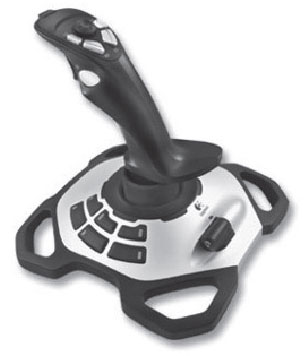

Одним из широко распространенных манипуляторов, применяемых в компьютерных играх, является джойстик. Обычно это стержень-ручка, отклонение которой от вертикального положения приводит к передвижению курсора в соответствующем направлении по экрану монитора. В некоторых моделях в джойстик монтируется датчик давления. В этом случае, чем сильнее пользователь нажимает на ручку, тем быстрее движется курсор по экрану дисплея.
