Установка заготовок на центровые гнезда и конические фаски

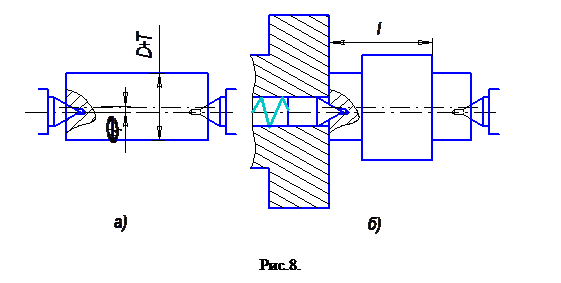

В этом случае при установке в жестких центрах (рис. 8а) возможны погрешности в радиальном и осевом направлениях.

На первом переходе погрешность в радиальном направлении создается погрешностью зацентровки, т.е. смещением оси центровых гнезд относительно оси заготовки. Приближенно эту погрешность можно определить по формуле:

,

где Т – допуск на диаметральный размер заготовки.

Эта погрешность проявляется в виде биения заготовки. На последующих переходах погрешность уменьшается и вместе с другими составляющими погрешности укладывается в поле допуска.

В осевом направлении погрешность создается за счет колебаний размера левого центрового гнезда, являющегося и упорной базой.

,

где y – длина конуса центрового отверстия;

Dy – разность между наибольшей и наименьшей длиной конуса центрового гнезда у партии заготовок.

Для обеспечения постоянного положения заготовки в осевом направлении применяется установка деталей по схеме приведенной на рис. 8-б.

Погрешности базирования для осевых размеров.

Установка на жесткий передний и выдвижной задний центры (Рис. 9):

Рисунок 9	Рисунок 10

Погрешности базирования:

Установка на плавающий передний и выдвижной задний центры (Рис. 10):

Погрешности базирования:

,

где Т – допуск на длину заготовки;

Т_ц – допуск на глубину левого центрового отверстия.
