1.Содержание топографической карты
2.Масштабы, их виды, точность и
применение

З.Системы координат в инженерной
геодезии

4.Ориентирование линий.

1-й вопрос. Содержание топографической карты

Топографическая карта — уменьшенное изображение на плоскости физической
поверхности Земли, построенное по определенным математическим законам и наглядно
показывающее при помощи системы условных знаков размещение и связи различных
предметов, а также их качественные и количественные характеристики.
По топографической карте решают следующие задачи:

• изучают и оценивают местность;

• решают различные инженерные задачи, связанные с определением:

— расстояний,

— углов,

— площадей,

— высот,

— превышений,

— взаимной видимости точек местности,

— крутизны и виды скатов и т.д.

В России топографические карты строят в ортогональной равноугольной поперечно-
цилиндрической проекции и соответствующей ей системе плоских прямоугольных
координат Гаусса — Крюгера (Г — К).

Сущность поперечно-цилиндрической проекции Г — К заключается в том, что условно
поместив земной шар, проецируют земную поверхность на стенки цилиндра.
Чтобы искажение длин линий не превышали пределов точности масштаба карты,
проецируемую часть земной поверхности ограничивают меридианами с разностью 6

Гринвичский меридиан

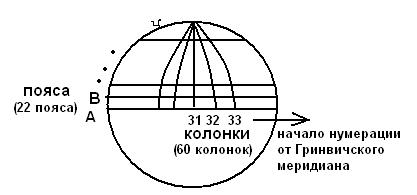

Разграфка и номенклатура топографических карт

Разграфка — разделение отдельных листов карты по определенной системе меридианами и параллелями.

Первоначальная разграфка отдельных листов. Масштаб 1: 100 000

Номенклатура — обозначение отдельных листов на карте по определенной системе буквами и цифрами.

Номенклатура отдельного листа

1: 4000 000

для территории С-П

0-36

Листы более крупного масштаба получаем путем разграфки листов более мелкого масштаба.

Исх. разграфка и номенклатура

Количество листов

Получаемый масштаб и номенклатура

1: 1 000 000

1: 500 000

0-36

На 4 части (листа)

0— 36-А

А	Б
В	Г

1: 200 000

0— 36 — 1

1: 1000000 0-36

На 36 частей (листов)

1: 100 000

1: 1000000 0-36

На 144 листа

0-36-144

Далее 1: 100 000

На 4 листа

1: 50000 0-36-144 - А

А	Б
В	Г

1: 50000

На 4 листа

1: 25 000 0 - 36 - 144 - А - а

а	б
в	г

в

1: 25 000

На 4 листа

1: 10000 0-36-144 -А-а-1

Каждый лист карты представляет собой трапецию, сторонами которой являются 2
меридиана и 2 параллели. Их границы имеют строгое (фиксированное) значение широты и
долготы.

Содержание топографической карты

Зарамочное оформление	Межрамочное оформление	Внутрирамочное оформление
- номенклатура -наименование листа по наиболее крупному населенному пункту - система координат -сведения о магнитном склонении и сближении меридианов - масштаб - система высот - высота сечения рельефа - крутизна скатов и заложений	- геодезические координаты углов рамки карты - градусная сетка - километровая (координатная) сетка с оцифровкой в километрах - номенклатуры соседних листов карт	Картографическое изображение объектов и местности условными знаками: - населенный пункты - дорожная сеть - растительный покров - рельеф   С подписями наименований характеристик

Условные знаки

Масштабные Линейные Внемасштабные

Выражают размеры объекта в масштабе карты

Размеры по длине в масштабе карты. По ширине преувеличены для наглядности

Объекты имеют малые размеры, но играют важное значение. Положение внемасштабного условного знака определяется главной точкой внемасш.усл.знака

.

Точностные характеристики положения объектов

x,y, км.сетки

Высотное положение высоты сечения

Границы контуров, объектов

(в масштабе карты)

Изображение рельефа

Рельеф- совокупность неровностей земной поверхности.

Изображение на картах: - горизонталями

- условными знаками (изображаются детали рельефа)

- подписями высот отдельных точек местности
