Стек OSI. Следует различать стек протоколов OSI и модель OSI рис.3.1

Следует различать стек протоколов OSI и модель OSI рис.3.1. Стек OSI – это набор вполне конкретных спецификаций протоколов, образующих согласованный стек протоколов. Этот стек протоколов поддерживает правительство США в своей программе GOSIP. Стек OSI в отличие от других стандартных стеков полностью соответствует модели взаимодействия OSI и включает спецификации для всех семи уровней модели взаимодействия открытых систем

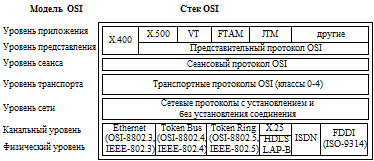

Рис. 3.1 Стек OSI

На физическом и канальном уровнях стек OSI поддерживает спецификации Ethernet, Token Ring, FDDI, а также протоколы LLC, X.25 и ISDN.

На сетевом уровне реализованы протоколы, как без установления соединений, так и с установлением соединений.

Транспортный протокол стека OSI скрывает различия между сетевыми сервисами с установлением соединения и без установления соединения, так что пользователи получают нужное качество обслуживания независимо от нижележащего сетевого уровня. Чтобы обеспечить это, транспортный уровень требует, чтобы пользователь задал нужное качество обслуживания. Определены 5 классов транспортного сервиса, от низшего класса 0 до высшего класса 4, которые отличаются степенью устойчивости к ошибкам и требованиями к восстановлению данных после ошибок.

Сервисы прикладного уровня включают передачу файлов, эмуляцию терминала, службу каталогов и почту. Из них наиболее перспективными являются служба каталогов (стандарт Х.500), электронная почта (Х.400), протокол виртуального терминала (VT), протокол передачи, доступа и управления файлами (FTAM), протокол пересылки и управления работами (JTM). В последнее время ISO сконцентрировала свои усилия именно на сервисах верхнего уровня.

Архитектура стека протоколов Microsoft TCP/IP

Набор многоуровневых протоколов, или как называют стек TCP/IP, предназначен для использования в различных вариантах сетевого окружения. Стек TCP/IP с точки зрения системной архитектуры соответствует эталонной модели OSI (Open Systems Interconnection – взаимодействие открытых систем) и позволяет обмениваться данными по сети приложениям и службам, работающим практически на любой платформе, включая Unix, Windows, Macintosh и другие.

Рис. 3.1 Соответствие семиуровневой модели OSI и четырехуровневой модели TCP/IP

Реализация TCP/IP фирмы Microsoft [1] соответствует четырехуровневой модели вместо семиуровневой модели, как показано на рис. 3.2. Модель TCP/IP включает большее число функций на один уровень, что приводит к уменьшению числа уровней. В модели используются следующие уровни:

-уровень Приложения модели TCP/IP соответствует уровням Приложения, Представления и Сеанса модели OSI;

-уровень Транспорта модели TCP/IP соответствует аналогичному уровню Транспорта модели OSI;

-межсетевой уровень модели TCP/IP выполняет те же функции, что и уровень Сети модели OSI;

-уровень сетевого интерфейса модели TCP/IP соответствует Канальному и Физическому уровням модели OSI.

Уровень Приложения

Через уровень Приложения модели TCP/IP приложения и службы получают доступ к сети. Доступ к протоколам TCP/IP осуществляется посредством двух программных интерфейсов (API – Application Programming Interface):

-Сокеты Windows;

-NetBIOS.

Интерфейс сокетов Windows, или как его называют WinSock, является сетевым программным интерфейсом, предназначенным для облегчения взаимодействия между различными TCP/IP – приложениями и семействами протоколов.

Интерфейс NetBIOS используется для связи между процессами (IPC – Interposes Communications) служб и приложений ОС Windows. NetBIOS выполняет три основных функции:

-определение имен NetBIOS;

-служба дейтаграмм NetBIOS;

-служба сеанса NetBIOS.

В таблице 3.1 приведено семейство протоколов TCP/IP.

Таблица 3.1

Название протокола	Описание протокола
WinSock	Сетевой программный интерфейс
NetBIOS	Связь с приложениями ОС Windows
TDI	Интерфейс транспортного драйвера (Transport Driver Interface) позволяет создавать компоненты сеансового уровня.
TCP	Протокол управления передачей (Transmission Control Protocol)
UDP	Протокол пользовательских дейтаграмм (User Datagram Protocol)
ARP	Протокол разрешения адресов (Address Resolution Protocol)
RARP	Протокол обратного разрешения адресов (Reverse Address Resolution Protocol)
IP	Протокол Internet(Internet Protocol)
ICMP	Протокол управляющих сообщений Internet (Internet Control Message Protocol)
IGMP	Протокол управления группами Интернета (Internet Group Management Protocol),
NDIS	Интерфейс взаимодействия между драйверами транспортных протоколов
FTP	Протокол пересылки файлов (File Transfer Protocol)
TFTP	Простой протокол пересылки файлов (Trivial File Transfer Protocol)
