Вычислительные операторы

Арифметические операторы

Все арифметические операторы MathCAD находятся на панели инструментов Calculator (рис. 7.15). Их также можно вводить с помощью клавиатуры.

Рис.1.15. Панель Calculator

Все вычислительные операторы находятся на панели инструментов Calculus (рис. 7.16), которая управляется с панели инструментов Math с помощью кнопки .

Рис. 7.16. Панель инструментов Calculus

Рассмотрим последовательно все вычислительные операторы:

1. Оператор дифференцирования (Shift+/) предназначен для вычисления производной. Результатом этого оператора может быть как число (значение функции в точке), так и функция (в символьном виде). Чтобы получить результат в символьном виде надо нажать комбинацию клавиш Ctrl+., в документе MathCAD операция получения символьного результата отобразиться в виде стрелки. На рис. 7.17 представлены примеры использования оператора дифференцирования.

Рис. 7.17. Примеры использования оператора дифференцирования

2. Оператор нахождения производной n-го порядка (Ctrl + Shift+/) позволяет вычислить производную любого порядка.

3. Оператор определенного интеграла (Shift+7), предназначен для точного и приближенного вычисления определенного интеграла. Для приближенного (численного) вычисления после оператора следует нажать =, для точного – Ctrl+.. На рис. 7.18 представлены примеры точного и приближенного вычисления определенного интеграла.

Рис. 7.18. Вычисление определенного интеграла

4. Оператор неопределенного интеграла (Ctrl+I), предназначен для вычисления неопределенного интеграла. Для вычисления неопределенного интеграла оператора следует нажать Ctrl+.. На рис. 7.19 представлены примеры вычисления неопределенного интеграла.

Рис. 7.19 Примеры использования оператора неопределенного интеграла

5. Оператор суммирования (Ctrl+Shift+4). На рис. 7.20 представлены примеры использования оператора суммирования.

Рис. 7.20 Примеры использования оператора суммирования

6. Оператор суммирования по ранжированной переменной (Shift+4). На рис. 7.21 представлены примеры использования оператора суммирования по ранжированной переменной.

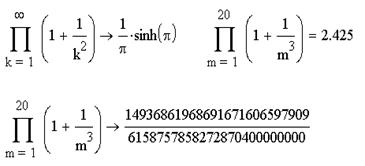

7. Оператор произведения (Ctrl+Shift+3). На рис. 7.22 представлены примеры использования оператора произведения.

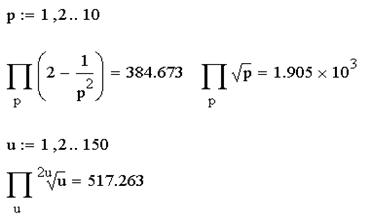

8. Оператор произведения по ранжированной переменной (Shift+3). На рис. 7.23 представлены примеры использования оператора произведения по ранжированной переменной.

Рис. 7.21. Примеры использования Рис. 7.22. Примеры использования

оператора суммирования оператора произведения

по ранжированной переменной

Рис. 1.23. Примеры использования оператора произведения

9. Оператор предела (Ctrl+L).

10.Оператор предела справа (Ctrl+Shift+A).

11.Оператор предела слева (Ctrl+Shift+B).
