Принцип измерения

Расходомеры переменного перепада давления

ИЗМЕРЕНИЕ РАСХОДА

Расход вещества – количество вещества, протекающее через данное сечение канала в единицу времени.

Расход вещества является одним из важнейших параметров технологических процессов. Точное измерение расхода вещества необходимо для повышения качества выпускаемой продукции и эффективности автоматизированных систем управления технологическими процессами (АСУ ТП).

Количество вещества определяют его массой или объемом и измеряют соответственно в единицах массы (кг, т) или единицах объема (м³, л). Средства измерений количества вещества за некоторый промежуток времени называют счетчиками.

Различают объемный расход, измеряемый в м³/с, м³/ч, л/мин и т.п., и массовый расход, измеряемый в кг/с, кг/ч, т/ч и т.д. Средства измерений расхода называют расходомерами.

Принцип переменного перепада давления на сужающем устройстве является одним из самых распространенных принципов измерения расхода жидкостей, газов и паров.

Принцип измерения основан на следующем. В трубопровод устанавливают сужающее устройство. При протекании измеряемого потока через отверстие сужающего устройства увеличивается скорость потока по сравнению с его скоростью до сужения. Благодаря этому давление потока на выходе из сужающего устройства уменьшается и на сужающем устройстве создается перепад давления, измеряемый дифманометром, который зависит от скорости в сужении или от расхода потока.

Схема принципиальная

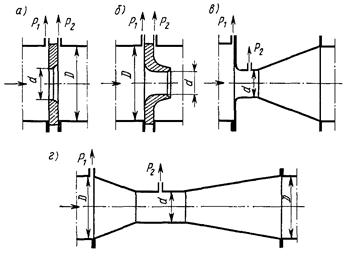

В расходомерах переменного перепада давления (они же дроссельные расходомеры) в качестве сужающих устройств находят применение диафрагмы (рис. 60, a), стандартные сопла (рис. 60, б), сопла Вентури (рис. 60, в) и трубы Вентури (рис. 60, г). На рис 60. показаны места отбора давлений Р₁ и Р₂ от сужающих устройств к дифманометру. Характерной особенностью сужающих устройств (рис. 60. б, в, г) является меньшая, чем для диафрагмы, безвозвратная потеря давления при одном и том же значении модуля m сужающего устройства (m – относительная площадь сужающего устройства).[3]

Рис 60. Схемы стандартных сужающих устройств
