Вал - d – 8 x 62 х 72 g6 х 12 e8

Исходные данные: D – 8 x 62 x 72 H7/g6 x 12 F8/e8

Дадим ему расшифровку:

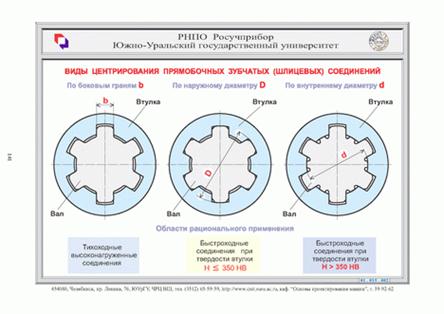

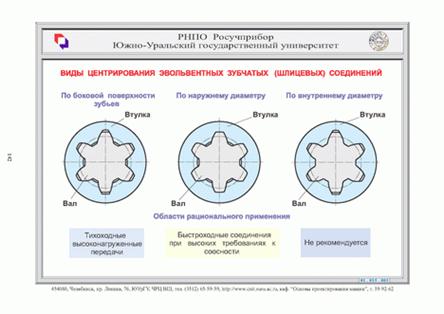

При центрировании по наружному диаметру с числом зубьев z = 8, внутренним диаметром d – 62 мм, наружным диаметром D – 72 мм, шириной зуба b – 12 мм:

Условное обозначение отверстия втулки и вала того же соединения:

втулка - D – 8 x 62 х 72 H7 х 12 F8,

Размерные характеристики всех элементов шлицевого соединения

	Номинальный размер	Поля допусков	Предельный отклонения	Предельные размеры	Допуск размера
ES(es)	EI(ei)	max	min
1. Центрирующие элементы d и b
Отверстие		H7	+0,030		72,030	72,000	0,030
Вал		g6	-0,010	-0,040	71,990	71,960	0,030
Ширина впадин отверстия		F8	+0,043	+0,016	12,043	12,016	0,027
Толщина шлицев вала		e8	-0,032	-0,059	11,968	11,941	0,027
2. Нецентрирующие элементы D
Отверстие		H11	+0,190		62,190	72,000	0,190
Вал		а11	-0,340	-0,530	61,660	61,470	0,190

Схемы полей допусков центрирующих элементов соединения (Smin = EI – es, Smax = ES – ei):

Схемы полей допусков нецентрирующих элементов

Эскизы соединения и его деталей с простановкой размеров, посадок, отклонений и шероховатости.

Чертеж шлицевого вала с прямобочным профилем зубьев

Чертеж шлицевой втулки с прямобочным профилем зубьев
