Разъем ATX12V

Питание к процессору подается от устройства, называемого модулем регулятора напряжения (VRM), который в настоящее время встраивается в большинство современных системных плат. Этот модуль считывает требуемые параметры потребляемой мощности процессора (обычно через выводы процессора) и соответствующим образом калибрует подаваемое напряжение. Конструкция регулятора напряжения позволяет подавать 5 или 12 В. В системе в основном используется напряжение 5 В, но многие компоненты в настоящее время переходят на 12 В, что связано с их энергопотреблением. Кроме того, напряжение 12 В используется, как правило, приводным электродвигателем, а все другие устройства потребляют напряжение 5 В. Величина напряжения, потребляемого VRM (5 или 12 В), зависит от параметров используемой системной платы или конструкции регулятора. Современные интегральные схемы регуляторов напряжения предназначены для работы при входном напряжении от 4 до 36 В, поэтому их конфигурация всецело зависит от разработчика системной платы.

Как правило, в системных платах, предназначенных для процессоров Pentium III и Athlon/Duron, используются 5-вольтные регуляторы напряжения. Несмотря на это, в последнее время возникла тенденция к переходу на регуляторы, потребляющие напряжение 12 В. Это связано с тем, что использование более высокого напряжения позволяет значительно уменьшить текущую нагрузку. Например, если использовать тот же 65-ваттный процессор AMD Athlon с рабочей частотой 1 ГГц, можно получить несколько уровней нагрузки при различных величинах потребляемого напряжения

При использовании напряжения 12 В сила потребляемого тока достигает только 5,4 А или, с учетом 75% эффективности регулятора напряжения, 7,2 А. Таким образом, модификация схемы VRM системной платы, позволяющая использовать напряжение 12 В, представляется достаточно простой. К сожалению, стандартный блок питания ATX 2.03 содержит в основном силовом разъеме только один вывод +12 В. Дополнительный разъем вообще не содержит выводов +12 В, поэтому толку от него немного. Подача тока силой 8 А и более на системную плату, осуществляемая при напряжении +12 В через стандартный провод, может привести к повреждению разъема.

Для повышения энергообеспечения системных плат в Intel была создана новая спецификация блоков питания ATX12V. Результатом этого стал новый силовой разъем, предназначенный для подачи дополнительного напряжения +12 В на системную плату. Этот силовой разъем показан на рис. 9.

Компания PC Power and Cooling выпустила адаптер, позволяющий дополнить стандартный блок питания ATX силовым разъемом ATX12V. Напряжение 12 В генерируется блоком питания и подается к устройству через периферийные разъемы. Адаптер ATX12V показан на рис. 10.

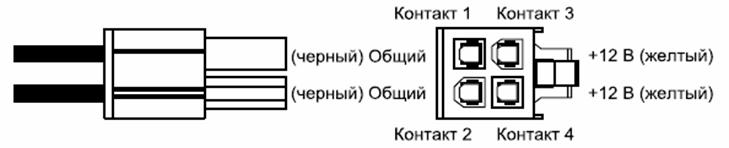

Рис. 9. Разъем питания ATX12V

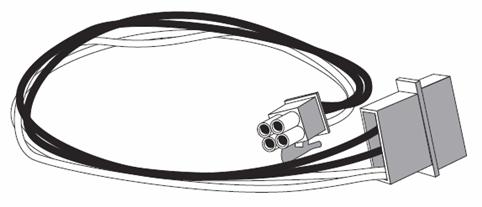

Рис. 10. Адаптер ATX12V, созданный в компании PC Power and Cooling
