Виды прожекторов

Различия прожекторов

1. дальнего действия (используются в военном деле), подающие круглые, чуть вытянутые, в форме конуса, световые пучки света, вырабатываемые стеклянными параболоидными отражателями диаметром до 3 м.

2. заливающего света (для освещения зданий, стадионов, сцен и пр.)

3. сигнальные (для передачи информации).

4. акцентные (для акцентного освещения различных объектов)^[1].

По типу ламп:

• Светодиодный
• Металлогалогенный
• Ксеноновый
• Ртутный

По применению

• Театральный
• Промышленный

Применение

Прожекторы могут служить как для освещения внутри помещения (к примеру, гаражный бокс), так и для наружного освещения.

Установка

Используемая в прожекторах галогеновая лампа ~230В 150Вт L=118мм

• Прожекторы могут устанавливаться как внутри помещений, так и использоваться для наружного освещения, об этом должно быть оповещено в техпаспорте.
• При установке или замене галогенной лампы, следует держать её при помощи прилагаемого в упаковке куска полиэтилена.
• Перед заменой или установкой лампы следует отключить питание.
• При монтаже на улице, работы следут производить только в сухую погоду.
• В случае, если не удаётся произвести монтаж собственными силами, следует обратиться за помощью к специалисту соответствующей квалификации.

Проектор

Проекционный экран в домашнем кинотеатре.

Проектор — световой прибор, перераспределяющий свет лампы с концентрацией светового потока на поверхности малого размера или в малом объёме. Проекторы являются в основном оптико-механическими или оптическо-цифровыми приборами, позволяющими при помощи источника света проецировать изображения объектов на поверхность, расположенную вне прибора — экран. Появление проекционных аппаратов обусловило возникновение кинематографа, относящегося к проекционному искусству.

Классификация по типу применяемого источника света

Тип источника света (лампа)	Символ (буква) в обозначении типа светильника
Накаливания общего назначения	Н
Лампы-светильники (рефлекторные и диффузные)	С
Кварцевые галогенные (накаливания)	И
Линейные люминесцентные	Л
Фигурные люминесцентные	Ф
Эритемные люминесцентные	Э
Ртутные типа ДРЛ	Р
Ртутные типа ДРИ, ДРИШ	Г
Натриевые типа ДНаТ	Ж
Бактерицидные	Б
Ксеноновые трубчатые	К

Классификация по способу установки

Способы установки светильников	Символ (буква) в обозначении типа светильника
Подвесные	С
Потолочные	П
Встраиваемые	В
Пристраиваемые	Д
Настенные	Б
Настольные, опорные	Н
Напольные, венчающие	Т
Консольные, торцевые	К
Ручные	Р
Головные	Г

Классификация по основному назначению светильника

Назначение светильника	Символ (буква) в обозначении типа светильника
Для промышленных и производственных зданий	П
Для общественных зданий	О
Для жилых (бытовых) помещений	Б
Для наружного освещения	У
Для рудников и шахт	Р
Для кинематографических и телевизионных студий	Т

Зная теперь основные принципы маркировки отечественных светильников мы можем «расшифровать», например, светильник под маркировкой НПО-03—60. По первой таблице буква «Н» — обозначает, что в светильнике используется лампа накаливания общего назначения, буква «П» по второй таблице говорит о том, что этот светильник следует крепить к потолку помещения, а буква «О» согласно третьей таблице назначает нашему светильнику быть использованным в общественных зданиях. Цифра «03» означает модификацию прибора, а цифра «60» — максимальную мощность используемой лампы накаливания.

Светильники классифицируют также по материалу опорной поверхности, на которую они устанавливаются:

Группа	Символ
Переносные и ручные светильники	Нет
Стационарные светильники, пригодные для установки на поверхности из нормально воспламеняемого материала
Стационарные светильники, пригодные для установки только на поверхности из негорючего материала

При этом подразумевают, что нормально воспламеняемый материал — это материал, который имеет температуру воспламенения не менее 200˚С, не размягчается и не деформируется до достижения этой температуры (например: дерево и материалы на его основе толщиной более 2 мм).

Негорючий материал — материал, не способный поддерживать горение — металл, гипс, бетон и т. д.

Опорная (монтажная) поверхность — часть конструкции здания, мебели и другой конструкции, в/на которой светильник может быть закреплен, подвешен или поставлен для нормального использования и которая служит или будет служить опорой.

По типу систем освещения, в которых применяют светильники, они делятся на следующие разновидности:

Классификация светильников по назначению	Назначение
Светильники общего освещения (подвесные, потолочные, настенные, напольные, настольные)	Для общего освещения помещений
Светильники местного освещения (настольные, напольные, настенные, подвесные, пристраиваемые, встраиваемые в мебель)	Для обеспечения освещения рабочей поверхности в соответствии с выполняемой зрительной работой
Светильники комбинированного освещения (подвесные, настенные, напольные, настольные)	Выполняют функции, как светильника общего, так и местного освещения или одновременно обе функции
Декоративные светильники (настольные, настенные)	Выполняют функцию элемента убранства интерьера
Светильники для ориентации — ночники (настольные, настенные)	Для создания освещения, необходимого для ориентации в жилых помещениях в темное время суток
Экспозиционные светильники (настольные, настенные, пристраиваемые, встраиваемые, потолочные, подвесные, напольные)	Для освещения отдельных объектов

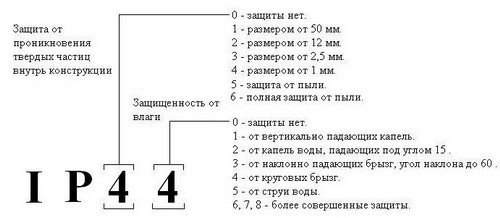

Классификация светильников по IP

Светильнику, классифицированному по системе IP, присваивается маркировка, состоящая из букв IP и двух цифр. Первая цифра обозначает уровень защиты от твердых частиц, вторая - от влаги. Например, если светильник маркирован IP20, это означает, что он имеет 2 уровень защиты от твердых частиц и 0 от жидкости. Иногда при составлении требований к светильнику используется обозначение типа IPx3. Это означает, что уровень защиты светильника от твердых частиц не имеет значения, а уровень защиты от влаги должен быть не менее 3.

IP, первая цифра. Уровни защиты светильника от твердых частиц и тел.

Уровень	Описание
	Защита отсутствует
	Рабочие узлы светильника защищены от проникновения твердых частиц размером более 50 мм. Например, от прикосновения рукой.
	Рабочие узлы светильника защищены от проникновения твердых частиц размером более 12 мм. Например, от случайного касания пальцем.
	Рабочие узлы светильника защищены от проникновения твердых частиц размером более 2,5 мм. (Случайное касание инструментом).
	Рабочие узлы светильника защищены от проникновения твердых частиц размером более 1 мм. (Случайное касание тонким инструментом, проводом)
	Светильник является пылезащищенным - при проникновении пыли в небольших количествах, светильник остается работоспособен
	Светильник полностью защищен от проникновения пыли.

IP, вторая цифра. Уровни защиты светильника от жидкости.

Уровень	Описание
	Защита отсутствует
	Защита от капель воды, падающих сверху на светильник строго вертикально.
	Защита от капель воды, падающих сверху на светильник сверху вертикально или под углом не более 15°.
	Защита от капель воды, падающих сверху на светильник сверху вертикально или под углом не более 60°(также трактуется как защита от дождя).
	Защита от капель воды, направленных на светильник под любым углом.
	Защита от струи воды невысокого давления, направленных на светильник под любым углом.
	Защита от воды, попадающей на светильник с большим напором, например, на палубе судна.
	Светильник остается работоспособен при кратковременном полном погружении в воду на глубину до 1 метра.
	Светильник может работать при постоянном пребывании в воде на глубине более 1 метра.

Классификация светильников по способу установки

Встраиваемый ОП стационарно устанавливается: в отверстии подвесного потолка, в нише основного перекрытия или стены, внутри технологического оборудования или в объеме предметов корпусной мебели.

Потолочный ОП - светильник, стационарно закрепленный непосредственно к опорной поверхности потолка или с помощью узла крепления с hс < 100 мм (см. рис. 1б).

Подвесной светильник (внутреннего освещения) - это ОП, монтируемый на потолке с помощью элементов крепления с hс > 100 мм (металлическая трубка, металлический или полимерный трос или шнур, цепь, кабель и т.д. (см. рис.1 в). Многоламповые подвесные светильники для жилого интерьера и парадных помещений общественных зданий называются люстрами. Уличные светильники, закрепляемые на тросах между двумя, противостоящими опорами или стенами зданий также относятся к группе подвесных ОП.
