Изделий

Общая технологическая схема изготовления керамических

(Слайд № 10). Несмотря на широкий ассортимент керамических изделий, основные этапы изготовления этих изделий одинаковые:

· добыча сырьевых компонентов в карьере;

· подготовка сырьевой массы (дробление, помол, добавки, увлажнение);

· формование изделий (сырец);

· сушка;

· обжиг;

· складирование.

Переработку сырьевой массы и формовку изделий в соответствии со свойствами исходного сырья и вида конечных изделий выполняют способами:

· пластичным;

· полусухим;

· шликерным (мокрым).

5.4.1. Пластичный способ формовки

Используя пластический способ формовки изделий, глину измельчают на вальцах грубого и тонкого помола, а также подвергают переработке в бегунах. После дробления глину подают в глиносмеситель, где она перемешивается с добавками до однородной пластической массы и увлажнения до влажности 20÷20 %. Такой способ предусматривает формовку изделий на ленточных прессах. Глиняный брус, который выходит из-под пресса, разрезают автоматическим резальным аппаратом на изделия заданного размера. Пластичным формованием изготавливают обычный и эффективный кирпич, камни, керамические трубы.

5.4.2. Полусухой способ формования

(Слайд № 11). При полусухом способе формования изготовления глину сначала дробят и сушат до влажности 6÷8 %, затем дополнительно повторно дробят в дезинтеграторах, просеивают, увлажняют полученный порошок паром до влажности 8÷12 % и тщательно перемешивают в глиносмесителе. Подготовленную массу прессуют на гидравлических прессах при давлении 15÷40 МПа. Полусухой способ экономичнее пластического, поскольку не требуется сушки изделий. Но кирпич полусухого прессования имеет меньшую морозостойкость.

5.4.3. Мокрый (шликерный) способ формования

Суть способа состоит в том, что исходные материалы дробят совместно с водой в шаровой мельнице при влажности 45÷60 % до получения однородной массы – шликера. Изделия получают методом литья или полусухим прессованием (облицовочные плитки, плитки для пола).

5.4.4. Сушка и обжиг керамических материалов

Обязательной промежуточной операцией технологического процесса изготовления керамических изделий является сушка, которую производят в туннельных сушках беспрерывного действия до влажности для предотвращения неравномерной усадки и растрескивания при обжиге.

Сырец на вагонетках движется по туннелю навстречу потока горячего воздуха или дымовых газов (16÷36 часов).

Обжиг керамических изделий осуществляют в туннельных и кольцевых печах с автоматическим управлением. Максимальная температура обжига кирпича и других стеновых керамических изделий 950÷1000⁰С, которая необходима для спекания керамической массы. Туннельная печь – длинный канал, в котором вагонетки с изделиями проходят три зоны: подогрева, обжига, охлаждения. (Слайд № 12).

а. б.

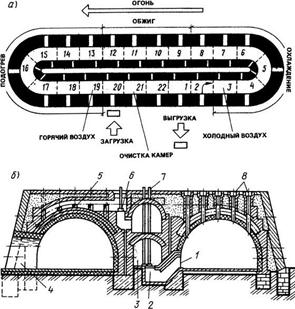

Рис. 5.15. а – туннельная печь Гипрострома (Киев): а). – зона подогрева; б – зона взвара (1 – кладка печи; 2 – воздухопровод; 3 – газопровод); в – схема тепловых зон; б – схема работы (а); и разрез (б) кольцевой печи: 1 – дымовые очелки; 2 – дымовой конус; 3 - дымовой канал; 4 – ходок; 5 – рассыпной строй; 6 – клапан рассыпного строя; 7 – штанга; 8 – топливные трубы

Дата добавления: 2014-01-20
