Тень падающая от трубы на крышу
|
|
|
|
Тень от свеса крыши на фасад

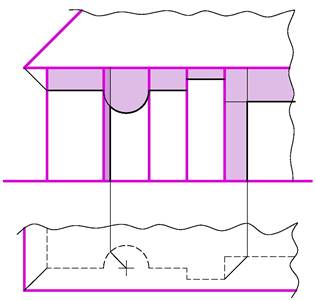

Этот вывод позволяет построить тень на фасаде от свеса крыши, построив тень одной точки (тень точки 1 на рис. 6). Остальной контур тени зеркально повторяет план.
На рис. 7 дана труба призматической формы.
Тень строится методом лучевых сечений. Если отсутствует план здания, то нужно иметь ввиду, что тени от вертикальных прямых на фасаде имеют угол наклона равный углу наклона ската крыши (…..α).
|
|
|
|
|
