УЭ 5.3-4. Выбор диапазона измерения




От правильного выбора диапазона измерения в значительной мере зависят достоверность результатов измерения (регистрации) И эффективность работы в эксперименте. Выбор нужного диапазо­на может выполняться вручную (самим пользователем) или авто­матически, благодаря логике работы прибора (микропроцессору). Если ничего не известно о возможном значении измеряемого па­раметра, необходимо, начиная измерять со старшего («грубого») диапазона, и, постепенно переходя на более чувствительный, ис­кать подходящий. Всегда нужно стремиться выбрать такой диапа­зон, на котором показания индикатора содержат максимальное число значащих цифр.

Рассмотрим вопрос выбора диапазона измерения на примере статического измерения действующего значения силы переменно­го (периодического) тока многопредельным ЦМ. Действующее значение тока на интервале экспериментов считаем неизменным. Пренебрегая методическими погрешностями, погрешностями вза­имодействия, субъективными погрешностями, оценим количе­ственно абсолютные А и относительные 8 инструментальные по­грешности результатов измерения тока на всех диапазонах. При этом воспользуемся наиболее простым — детерминированным под­ходом (методом наихудшего случая), т.е. определим максимально возможные значения погрешностей при заданных условиях.

Допустим, имеем мультиметр с тремя диапазонами измерения переменного тока: первый диапазон 0... 10 А; второй 0... 1,0 А; тре­тий 0... 100 мА. Длина шкалы прибора L = 999 точек (т. е. равна трем полным десятичным разрядам) на всех диапазонах. Предположим для простоты, что класс точности прибора на всех диапазонах оди­наков и определяется предельным значением основной абсолют­ной погрешности:

Δп = ±(0,005Х+0,01ХК),

где X— измеренное значение (результат измерения); Хк — верхнее значение конкретного диапазона измерения.

Предположим также, что условия эксплуатации прибора в те­чение времени экспериментов нормальные, т. е. имеет место толь­ко основная инструментальная погрешность. (Если бы это было не так, то следовало бы оценить дополнительную погрешность и най­ти суммарную погрешность.)

Допустим, выполнено три эксперимента — измерены значения тока IХ в исследуемой цепи поочередно на каждом из трех диапазо­нов и получены следующие результаты, показанные на рисунке 5.18:

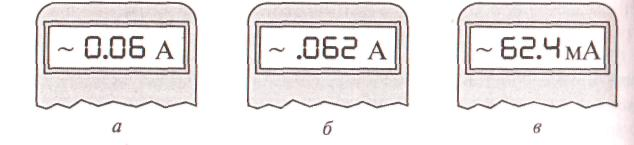

Рисунок 5.18. Результаты измерений на трех диапазонах: а - 0... 10 А; б - 0... 1,0 А; в - 0... 100 мА



0,06 А на диапазоне 0... 10 А;

0,062 А на втором диапазоне — 0... 1,0 А;

62,4 мА на третьем диапазоне — 0... 100 мА.

Предельное значение основной абсолютной погрешности первого результата измерений может быть найдено по классу точности ЦМ:

Предельные значения основных абсолютных погрешностей Δ2, Δ3 второго и третьего результатов измерений могут быть найдены соответственно:

Предельные значения соответствующих основных относитель­ных погрешностей δ1, δ2, δ3 на каждом из трех диапазонов равны, соответственно: δ1 ≈ ±167 %; δ2 ±6 %; δ3 ≈ ±2,1 %.

Очевидно, что в данном случае для измерения такого значения тока правильнее выбрать третий диапазон (0... 100 мА), так как он обеспечивает значительно меньшую погрешность, чем на втором и тем более на первом (почти в 80 раз) диапазонах.

Корректная запись окончательного результата измерения 1Х этом примере (для диапазона 0... 100 мА) выглядит так:

Строго говоря, необходимо учитывать и другие возможные составляющие общей погрешности результата, например, по­грешность взаимодействия, которая может быть вызвана недо­статочно малым входным сопротивлением ЦМ в режиме изме­рителя тока.

Большинство современных моделей ЦМ имеют режимы как руч­ного, так и автоматического выбора диапазона (АВД) измерения (Autoranging DMM). Режим АВД позволяет оператору не заботить­ся о переключении диапазонов. Особенно это важно, когда о вход­ном измеряемом параметре не известно ничего, или, если изме­ряемый параметр в процессе наблюдения может сильно меняться (например, в 2... 5 раз). Помимо очевидного удобства работы и упрощения использования прибора, режим АВД обеспечивает получение результата с максимально достижимыми точностью и раз

решающей способностью. Правда, АВД, как правило, снижает бы­стродействие прибора.

В простейшем варианте, при длине шкалы, равной целому числу десятичных разрядов, алгоритм АВД таков. Работа прибора начина­ется с включения самого старшего (грубого) диапазона, на кото­ром выполняется обычное аналого-цифровое преобразование. За­тем контроллер (микропроцессор) прибора автоматически анали­зирует содержимое старшего десятичного разряда полученного ре­зультата. Если оно равно нулю, то включается ближайший младший (более чувствительный) диапазон и выполняется новое преобразо­вание. И вновь контроллер определяет содержимое старшего разря­да. Если, предположим, он опять равен нулю, то включается следу­ющий младший (еще более чувствительный) диапазон. Таким обра­зом, контроллер прибора с АВД в этом алгоритме начиная со старше­го диапазона автоматически перебирает поочередно несколько диа­пазонов (может быть все) и останавливается на том, где результат преобразования будет содержать значащие цифры во всех разрядах (или на самом младшем при входном сигнале малого уровня).

Если сигнал в процессе циклической работы будет заметно уве­личиваться, так, что потребуется переход на соседний более стар­ший диапазон, то это произойдет по сигналу перегрузки, который формируется при переполнении счетчика АЦП. Для обеспечения устойчивости работы прибора вблизи границ диапазонов в алго­ритме работы предусмотрен обычно некоторый гистерезис (10...20 %) при переходах из одного диапазона в другой.

В качестве примера-аналогии рассмотрим рисунок 5.18. В первом изме­рении (см. рис. 5.18, а) был получен результат «0.06 А», т.е. в са­мом старшем (левом) разряде результата — 0. После автоматиче­ского переключения на следующий младший (более чувствитель­ный) диапазон получен новый результат — «.062 А» (см. рис. 5.18, б). И в этом случае в самом старшем (левом) разряде результата — 0. Лишь после следующего перехода к еще более чувствительному диапазону получается результат, в котором все цифры значащие: «62.4 мА» (см. рис. 5.18, в). И именно на этом диапазоне будут вы­полняться все следующие измерения, пока измеряемый параметр не изменится достаточно сильно.

В некоторых моделях ЦМ реализован более логичный алгоритм, при котором контроллер анализирует все разряды результата пре­образования и сразу определяет, на какой диапазон следует пере­ключить ЦМ.
