Инструмент Polyline

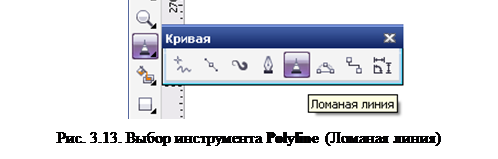

Инструмент Polyline (Ломаная линия) панели инструментов Curve Flyout (Кривая), показанный на рис. 3.13, предназначен для создания прямых линий, ломаных линий и автокривых, подобных тем, которые можно создавать инструментом Freehand (Свободная форма).

Инструмент Polyline (Ломаная линия) отличается от инструмента Freehand (Свободная форма) не только видом указателя мыши (), но и техникой рисования. Для создания следующего сегмента кривой не надо совмещать указатель мыши с конечным узлом уже созданной кривой – сегменты связываются автоматически, как во время рисования инструментами Bezier (Безье) и Pen (Перо). А завершение построения объекта происходит не после создания очередного участка кривой, а после двойного щелчка мышью в месте конечного узла или после нажатия клавиши Enter.

Как и инструментом Freehand (Свободная форма), инструментом Polyline (Ломаная линия) можно создавать прямолинейные сегменты под углом с фиксированным значением. Для этого нужно создавать сегменты с одновременно нажатой клавишей Ctrl. Напомним, что значение изменения угла поворота сегментаопределяется параметром Constrain angle (Дискретность угла) в диалоговом окне Options (Параметры) (комбинация клавиш Ctrl + J) на странице Workspace ► Edit (Рабочее пространство ► Изменить).

Аналогично инструментам Freehand (Свободная форма) и Bezier (Безье), инструментом Polyline (Ломаная линия) можно продолжить рисование новых сегментов любой незамкнутой кривой, как показано на рис. 3.8. Это позволяет создать часть кривой, затем ее отредактировать, а потом продолжить рисование инструментом Polyline (Ломаная линия).

Инструмент 3 Point Curve

Для создания кривой с помощью инструмента 3 Point Curve (Кривая через 3 точки) плавающей панели инструментов Curve Flyout (Кривая) выполните следующие действия.

1.

Щелкните на кнопке 3 Point Curve Tool (Кривая через 3 точки), которая по умолчанию находится на панели Curve Flyout (Кривая), как показано на рис. 3.14.

2. Выберите указателем мыши начальную точку для построения сегмента кривой, нажмите и удерживайте нажатой левую кнопку мыши.

3. Перемещая мышь, растяните на странице прямую линию, которая будет отображаться на экране компьютера.

4. Когда будет выбрана конечная точка сегмента, отпустите кнопку мыши.

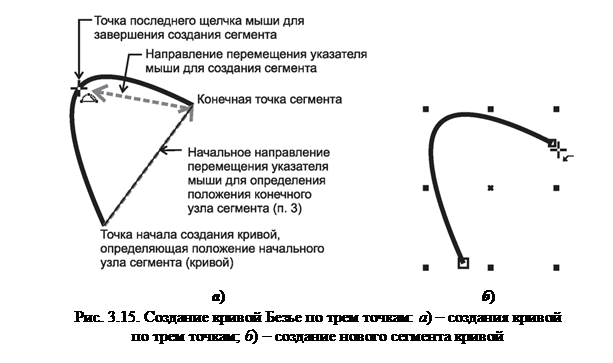

5. Теперь нужно нарисовать на странице сегмент. При этом его можно увидеть на экране, как показано на рис. 3.15, а.

6. Для завершения рисования сегмента щелкните мышью.

Как и в случае с инструментом Freehand (Свободная форма), завершение создания очередного (или единственного) сегмента кривой автоматически завершает создание кривой – вокруг сегмента (кривой) появляются маркеры выделения объекта, как показано на рис. 3.15, б.

Чтобы продолжить построение следующего сегмента кривой, подведите указатель мыши к конечному узлу уже созданного сегмента так, чтобы указатель изменил свой вид, как показано на рис. 3.15, б, и только тогда начинайте построение следующего сегмента.
