Типы сетей. Основные требования к ним

Принципы и методы определения диаметров водопроводных линий и потерь напора в них.

Типы сетей. Основные требования к ним.

Общие вопросы проектирования водопроводных сетей и водоводов

Вопросы:

Сеть должна быть запроектирована наиболее экономично, то есть с наименьшими приведенными затратами.

Основными факторами, влияющими на затраты, являются:

а) конфигурация сети (трассировка);

б) материал и диаметр труб;

в) способ прокладки трубопроводов.

Конфигурация сети зависит от рельефа и формы территории предприятия, планировки, наличия препятствий, масштабов потребления воды отдельными потребителями.

На практике используют два вида сетей (см. рис.4.1).

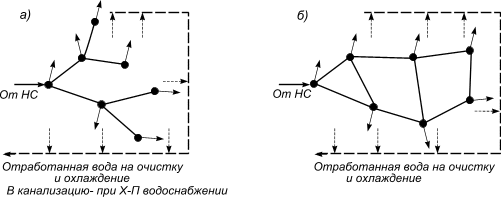

Рис.4.1. Схемы водопроводных сетей:

а) разветвленная (или тупиковая); б) кольцевая сеть

Обе схемы выполняют свою задачу, то есть подают воду в нужное место. Разветвленная дешевле, но имеет меньшую надежность, так как авария на любом участке ведет к прекращению подачи воды потребителям расположенным за ним.

Кольцевая сеть дороже из-за большей протяженности, но надежнее.

Для промышленных предприятий, в соответствии с требованиями надежности, устраивают кольцевые сети. В них выделяют магистральные линии, а между ними предусматривают перемычки. Они выравнивают нагрузку магистралей.

При проектировании городских водопроводов рассчитывают только магистрали. Наружные производственные водопроводы подлежат расчету полностью.
