Ременные передачи

Ременная передача (рис.18, а) состоит из двух закрепленных на валах шкивов и охватывающего их ремня, надетого на шкивы с натяжением. Движение передается за счет сил трения в парах ведущий шкив - ремень и ремень - ведомый шкив.

В ременных передачах применяют следующие типы ремней: плоские, клиновые, круглого сечения, зубчатые и поликлиновые. Наибольшее распространение в приводах строительных машин получили передачи с плоскими и клиновыми ремнями. Плоские ремни применяют в передачах с передаточным отношением не более i = 4, а клиновые ремни до i = 6...8 и скоростях ремня до 30м/с. Узкие клиновые ремни допускают работу при скоростях до 40...50 м/с. В одном комплекте может быть установлено до восьми клиновых ремней. Недостатком многоременных передач является неодинаковая вытяжка ремней в процессе эксплуатации, из-за чего они загружаются неравномерно. Этот фактор учитывают при расчете числа ремней в комплекте с введением специального коэффициента снижения несущей способности ремней от 5...10 % соответственно при двух—шести и более ремнях. Этого недостатка лишены поликлиновые ремни с высокопрочным полиэфирным кордом, которыми заменяют несколько клиновых ремней, комплектно устанавливаемых на шкивах. Поликлиновые ремни имеют от 2 до 20 ребер. Передаточное отношение передач с поликлиновыми ремнями достигает 15 при скорости 40...50 м/с. Круглоременные передачи применяют в слабо нагруженных приводах, в частности, механизмах приборов. Зубчатые ремни •отличаются от других наличием на их внутренней поверхности зубьев, обеспечивающих постоянство передаточного отношения без проскальзывания, бесшумность работы, возможность работы в масле. В отличие от передач со всеми другими типами ремней, передающими движение за счет сил трения между ремнем и шкивами, зубчато-ременные передачи реализуют принцип передачи движения зацеплением. По этому признаку они более близки к цепным передачам. Зубчатые ремни применяют в передачах большой мощности (до 400 кВт) при скорости до 80 м/с.

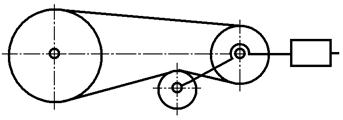

Рис.19. Натяжение ремня роликом

Обязательным условием функционирования ременной передачи является ее натяжение путем перемещения одного из шкивов натяжным роликом (рис.19) или пружиной, автоматическим устройством, регулирующим натяжение в зависимости от внешней грузки и т.п. По сравнению с плоскоременными клиноременные передачи требуют меньшего натяжения ремней благодаря тому, что за счет расклинивающего эффекта они имеют более высокий приведенный коэффициент трения.

При прочих равных параметрах клиноременные передачи требуют натяжения в 1,6—2,2 раза меньше чем плоскоременные передачи.

Достоинствами ременных передач являются: простота конструкции, возможность передачи движения на большие расстояния, способность предохранять механизмы от перегрузок за счет проскальзывания ремня по шкивам. К их недостаткам относятся большие габаритные размеры, недостаточная долговечность ремней, частичная или полная неспособность работать при попадании на ремень и шкивы смазки.
