Призначення арматури – сприймати зусилля розтягу, які виникають згинанні, стиску та розтягу. За функціональним призначенням арматуру поділяють:

- робоча арматура – арматура, яка визначається розрахунками (поздовжня та поперечна);

- конструктивна (монтажна або розподільча) арматура, яка встановлюється за конструктивними або технологічними вимогами.



Класифікація

Класифікується за такими ознаками:

1. за технологією виготовлення

- гарячекатана стержнева (прути d ≥ 12; ℓ = 13 м);

- холодно тягнута дротяна (дріт d ≤ 10 мм; бухта ≤ 1300 кг);

2. по формі поверхні

- гладка та періодичного профілю (виступи на п.);

3. за способом використання

- без попереднього напруження (звичайна);

- попередньо напружена.

Використовуючи технологічні прийоми можна підвищити міцність стержневої та дротяної арматури (термічна обробка в декілька разів, загартування, витяжка, а для дроту багаторазове волочіння).

Така арматура не має чітко вираженої площадки текучості. Для таких сталей встановлюється:

- умовна границя пружності (σ0,02);

- умовна границя текучості (σ0,2).



В даний час розроблена технологія виготовлення склопластикової арматури, яка має високу міцність та добре зчеплення з бетоном.

Стержнева арматура позначається літерою А.

Гарячекатана

Клас А 240С – гладка;

Клас А500С та А400С - періодичного профілю для звичайного армування.

Класи А600; А800; А1000 – високоміцна, використовується для попередньо напруженого армування;

Для характеристики стержневої високоміцної арматури використовуються додаткові позначення:

с – можливість зварювання;

к – стійка до корозії .

Наприклад: А800СК.

Виступи на поверхні високоміцної стержневої арматури у вигляді «ялинки», через те вказану арматуру (торці) зафарбовують масляною фарбою:

А600 (АІV) - червоний

А800 (АV) - синій

А1000 (АVІ) – зелений.



Дротяна арматурна сталь позначається літерою В

- арматурний холоднотянутий дріт, звичайний В,

періодичного профілю ВрІ;

- високоміцний арматурний холоднотянутий дріт гладкий ВрІІ,

періодичного профілю Вр ІІ;

Індекс «р» означає періодичний профіль.

Арматурні канати – це виріб із дротяної гладкої високоміцної арматури.

Позначається буквою к;

К-7 семидротяні;

К-19 – дев’ятнадцятидротяні.



Для армування конструкцій звичайного залізобетону використовують арматурні вироби – сітки та каркаси.

Зварні сітки – призначені для армування плит, складаються з поздовжніх та поперечних стержнів, які з’єднані контактним точковим зварюванням. Зварні рулонні сітки виготовляють із ВрІ ø 3 – 5 мм та А ø 6 мм .



Рис.13.



Рис.14.

Рис.15.

1 - .робоча арматура, крок – 100, 150, 200 мм, 2 - .монтажна арматура, крок – 250 мм.

Зварні плоскі сітки виготовляють із А400С ø 6-10 мм Сітки складаються з робочих та монтажних стержнів. Робочі стержні можуть бути розташовані в поздовжньому або поперечному напрямах.

Приклад позначення:

;

а) з поперечною робочою арматурою:

;

б) з поздовжньою робочою арматурою:

;

де:

С – сітка

Д – діаметр поздовжньої арматури

d – діаметр поперечної арматури

ν – крок поздовжньої арматури

u – крок поперечної арматури

с = k ≥ 20 мм

Зварні каркаси – призначені для армування лінійних залізобетонних елементів (балки, колони). Стержні з’єднуються контактним точковим зварюванням.

Зварні каркаси мають один або декілька поздовжніх робочих стержнів, монтажний стержень та поперечні стержні.

Рис. 16.



Рис. 17.

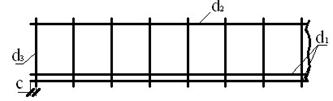

1 - робоча арматура; 2 - монтажна арматура; 3 - поперечна арматура.

с = 0,5 d1 + d3 ≥ 20 мм

с1 = 0,5 d3 + d1 ≥ 20 мм

При дії динамічного навантаження залізобетонні елементи армують в’язаними каркасами (окремими стержнями).



Рис. 18



З’єднання стержнів в каркас здійснюють в’язальним дротом.
