Шариковый радиально-упорный однорядный подшипник

(рис. 16.9) предназначен для восприятия комбинированных

(радиальных и осевых) нагрузок. Способность восприни- мать осевую нагрузку зависит от угла контакта a: с уве- личением угла контакта возрастает воспринимаемая под- шипником односторонняя осевая нагрузка. Подшипники, смонтированные попарно, воспринимают осевые силы, дей- ствующие в обоих направлениях. При монтаже требует ре- гулировки осевого зазора.

Роликовый конический подшипник (рис. 16.10 16.11) вос- принимает одновременно радиальную и одностороннюю осевую нагрузки. Обладает большой грузоподъемностью. По применению в машиностроении стоит на втором месте после шариковых радиальных однорядных. Чувствителен к относительному перекосу внутреннего и наружного колец. Подшипники устанавливают попарно на жестких коротких валах при повышенных требованиях к соосности посадоч-



а) б)





Тип1200

в)



1 1 2 2 3

Тип2000 Тип9200



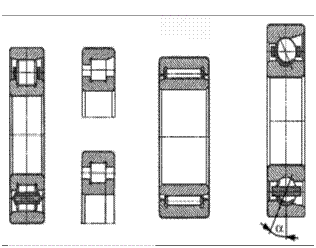

1 — Рис. 16.7. Роликовый радиальный подшипник с короткими цилиндрическими роликами (а, б,в)

2 — Рис. 16.8. Роликовый радиальый игольчатый однорядный подшипник

3 — Рис. 16.9. Шариковый упорный подшипник





11 2


11 3


ных мест. Применяют при средних и низких частотах вра- щения. При монтаже требует регулировки осевого зазора. Шариковый упорный подшипник (рис. 16.12, а) восприни-

мает одностороннюю осевую нагрузку. Для восприятия осе- вых сил попеременно в обоих направлениях устанавливают двойной упорный подшипник (рис. 16.12, б). Во избежание зак- линивания шариков от действия центробежных сил этот под- шипник применяют при средней и низкой частоте вращения. Материалы деталей подшипников. Тела качения и кольца изготовляют из специальных шарикоподшипниковых высо- коуглеродистых хромистых сталей ШХ15, Ш20СГ, а также из цементуемых легированных сталей 18ХГТ, 20Х2Н4А. Кольца имеют твердость Н = 61...66HRC3, тела качения

Н = 63...67 HRC. Витые ролики изготовляют навиванием из стальной полосы.

Сепараторы чаще всего штампуют из мягкой углероди- стой стали. Для высокоскоростных подшипников сепарато- ры изготовляют массивными (см. рис. 16.9) из текстолита, фторопласта, латуни, бронзы. Материалы перечислены в порядке увеличения быстроходности подшипников.
