Выносные элементы

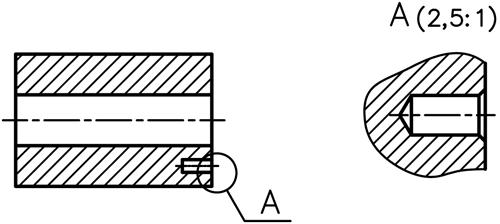

Выносным элементом называется дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей пояснений в отношении формы, размеров или других данных.

При применении выносного элемента соответствующее место основного изображения отмечают замкнутой сплошной тонкой линией (окружностью, овалом) и обозначают. Выносной элемент располагают по возможности ближе к соответствующему месту на изображении предмета.

Рис. 9.8

Условности и упрощения, применяемые при выполнении изображений:

1. Если вид, разрез или сечение являются фигурами симметричными, то можно совместить изображение части вида с разрезом;

2. Если секущая плоскость проходит вдоль тонкой стенки, спиц, не пустотелого вала, то условно эти элементы показываются не рассеченными;

3. Если имеется несколько одинаковых элементов, то допускается изображать их только один раз с указанием их местоположения и их кол-ва;

4. Если есть какой-либо предмет с переменным сечением, то допускается этот предмет показывать с обрывом;

5. Для уменьшения количества изображений допускается на разрезе показывать элементы, которые расположены до секущей плоскости утолщенными штрихпунктирными линиями и т.д.

Лекция 10. «АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ. ПОСТРОЕНИЕ АКСОНОМЕТРИИ ПРЕДМЕТА С ВЫРЕЗОМ ЕГО ЧАСТИ»

Для получения наглядных изображений геологических объектов используют метод аксонометрических проекций.

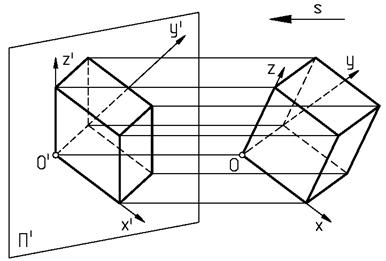

Слово “аксонометрия” означает измерение по осям (греч. – “ось” и “измеряю”), что достаточно точно отражает сущность рассматриваемого метода изображения пространственных объектов на плоскости – объект относят к натуральной системе координат Оxуz и параллельными лучами проецируют его вместе с координатными осями на картинную плоскость (рис. 10.1).

Рис. 10.1

В результате, на плоскости аксонометрических проекций П´ получают изображение объекта, пространственное положение и размеры которого определяют в аксонометрической системе координат О ´ x ´ у ´ z ´.
