Адсорберы с псевдоожиженным и плотно движущимся

Периодичность работы каждого адсорбера в установках, включающих аппараты с неподвижным слоем, делает их громоздкими (за исключением короткоцикловых) и создает трудности при их автоматизации. Этих недостатков лишены адсорберы непрерывного действия с псевдоожиженным и плотным движущимся слоем адсорбента. Внедрение этих установок в промышленность сдерживается из-за недостаточной прочности адсорбентов, подвергающихся в псевдоожиженном и движущемся слоях интенсивному измельчению.

Аппараты с псевдоожиженным слоем адсорбента в целях снижения продольного перемешивания секционированы по высоте. Их устройство аналогично барботажным тарельчатым колоннам.

Многоступенчатый адсорбер с псевдоожиженным слоем (рис. 8.5) состоит из ряда секций, расположенных в цилиндрическом корпусе 1. Секции разделены распределительными решетками 2. Адсорбент входит в аппарат через верхнюю трубу и далее по переточным трубам 3 движется противотоком по отношению к сплошной фазе, подаваемой снизу и отводимой сверху. Отвод твердой фазы из аппарата производится с помощью затвора-регулятора 4.

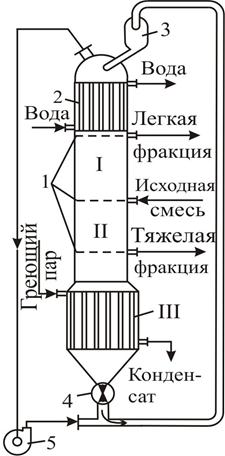

Адсорбционный аппарат с плотно движущимся слоем, служащий для разделения газовых смесей, представлен на рис. 8.6.

Аппарат включает в себя адсорбционную I и ректификационную II зоны, где происходит разделение подаваемой газовой смеси, и десорбционную зону III, служащую для регенерации адсорбента. Зоны разделены распределительными решетками 1. Адсорбент непрерывно циркулирует в аппарате: сначала охлаждается в холодильнике 2, затем проходит адсорбционную зону I, где он преимущественно поглощает тяжелые компоненты, обогащая газ легкой фракцией, которую отбирают из этой зоны. При прохождении адсорбентом ректификационной зоны II частично поглощенная легкая фракция вытесняется парами тяжелой, выходящими из десорбционной зоны III. Тяжелую фракцию отбирают на выходе из десорбционной зоны II. Регенерированный в зоне III горячий адсорбент пневмотранспортом, с помощью газодувки 5, направляют в бункер 3, откуда он снова поступает в холодильник.

Рис. 8.5. Многоступенчатый адсорбер с псевдоожиженным слоем: 1 – корпус; 2 – распределительные решетки; 3 – переточная труба; 4 – затвор-регулятор	Рис. 8.6. Адсорбер с плотным движущимся слоем адсорбента: I – зона адсорбции; II – зона ректификации; III – зона десорбции; 1 – распределительные решетки; 2 – холодильник; 3 – бункер для подачи адсорбента; 4 – затвор-регулятор; 5 – газодувка
