Структурные конструкции

Пространственные конструкции покрытий зданий

Балочные, рамные и арочные большепролетные конструкции состоят из отдельных плоских, жестких дисков (несущих элементов), соединенных между собой легкими связями, неспособными перераспределять нагрузку между несущими элементами. Приложенная к этим конструкциям нагрузка передается в одном направлении вдоль несущего элемента.

В пространственных системах связи усиливаются и привлекаются к распределению усилий и передаче их на опоры. В результате этого основные несущие элементы облегчаются, структура всей конструкции меняется. Приложенная к пространственной конструкции нагрузка передается в двух направлениях. Пространственная конструкция получается легче плоскостной.

Пространственные конструкции могут быть плоскими (плиты) и криволинейными (оболочки).

Плоские пространственные системы (исключая висячие) для обеспечения жесткости должны быть двухслойные.

Оболочки могут быть и однослойными и двухслойными. Наибольшее распространение получили решетчатые пространственные конструкции, образующие по поверхности сетчатую систему.

Однослойные конструкции имеют криволинейную сетчатую поверхность и называются односетчатыми.

Двухслойные конструкции имеют две параллельные сетчатые поверхности, соединенные между собой жесткими решетчатыми связями; они называются двухсетчатыми.

В пространственных сетчатых конструкциях принцип концентрации материала заменен принципом многосвязности системы. Осуществление таких конструкций более трудоемко, требует специальных приемов изготовления и монтажа, что является одной из причин ограниченного применения пространственных конструкций.

В современном строительстве получили распространение сетчатые системы регулярного строения, называемые структурными конструкциями или просто структурами (модули).

Структурные конструкции чаще применяются в виде плоских покрытий большепролетных общественных и производственных зданий; реже они применяются в криволинейных покрытиях (сводах, куполах и т.п.).

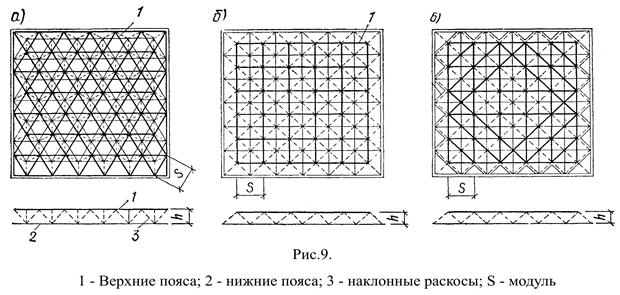

Плоские структуры представляют собой конструкции, образованные из различных систем перекрестных ферм (рис.9)

Количество пересекающихся в одном узле ферм, а также их вертикальное или наклонное положение дают разнообразное структурные построения. В каждой структуре можно выделить свой многократно повторяющийся объемный элемент, называемый кристаллом (рис.10).

Структуры, образованные из перекрестных ферм, идущих в трех направлениях (рис.9 а), имеют статически неизменяемые кристаллы, могут работать на кручение и поэтому являются наиболее жесткими. Структуры, образованные из ферм, идущих в двух направлениях (рис.9 б) имеют статически изменяемые кристаллы, они не работают на кручение и поэтому менее жестки.

Структуру из ферм, идущих в двух направлениях, можно усилить диагоналями в угловых зонах (рис.9 в)

Не усложняя систему можно увеличить жесткость конструкции, включив в совместную работу со структурой кровельный настил (металлический и ж/б).

Структурные плоские покрытия обладают рядом достоинств, определяющих область их рационального применения.

Благодаря большой пространственной жесткости структурными конструкциями можно перекрывать пролеты более 50 м при небольшой строительной высоте 1/15÷1/20 пролета, что позволяет получить выразительное архитектурное решение.

Регулярность строения конструкции позволяет собирать из одних стандартных элементов покрытия разных пролетов и конфигураций в плане.

Частая сетка узлов дает возможность осуществлять крепление подвесного транспорта в любой точке и изменять при необходимости направление его движения. Многосвязность системы повышает степень ее надежности при внезапных местных разрушениях.

К недостаткам структурных систем относится повышенная трудоемкость их изготовления и сборки. Этот недостаток частично компенсируются однородностью операции при изготовлении и сборке, что создает условия для поточного производства стандартных конструктивных элементов.

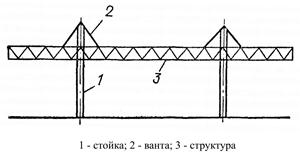

Системы могут быть как однопролетные, так и неразрезные многопролетные, с опиранием на стены, фермы или на отдельно стоящие колонны с развитыми капителями, в виде безбалочных перекрытий или подвешенные к вантовой системе.

Оптимальный угол наклона раскосов из условия минимального веса структуры равен 45°, практически этот угол принимается в пределах 35-50°. Применение в структурах низколегированных и высокопрочных сталей становится рациональным при пролетах более 40 м, применение стержней трубчатого сечения может дать до 25 % экономии стали по сравнению со стержнями из прокатного профиля. Структурная конструкция представляет собой многократно статически неопределенную систему, точный расчет которой сложен.
