Система перевязки кладки

Системы перевязки

Кирпичную кладку выполняют из керамического полнотелого, пустотелого и силикатного кирпичей. Кирпич имеет форму прямо угольного параллелепипеда с прямыми ребрами и углами, с ровными гранями. Размеры кирпича, мм: одинарного - 250 Х 120 Х 65, утолщенного - 250 Х 120 Х 88; керамического пустотелого пластического прессования могут быть также 288 Х 138 Х 63.

Система перевязки - это порядок укладки кирпичей (камней) относительно друг друга. Она должна соответствовать правилам разрезки кладки.

При кладке различают перевязку вертикальных, продольных и поперечных швов. Продольные швы перевязывают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы напряжения в кладке от нагрузки равномерно распределялись по ширине стены. Например, если стену толщиной 1,5 кирпича выложить только ложками, она будет состоять из трех несвязанных между собой стенок толщиной 0,5 кирпича и нагрузка между ними будет распределяться неравномерно. Перевязка поперечных швов необходима для продольной связи между кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки, и для монолитности стен при неравномерных осадках, температурных деформациях и т.п. Поперечные швы перевязывают ложковыми и тычковыми рядами, продольные - тычковыми.

Основные системы перевязки кирпичной кладки стен, широко применяемые в нашей стране, - однорядная (цепная) и многорядная, а также трехрядная.

При однорядной (цепной) перевязке (рис.1,а) ложковые и тычковые ряды в кладке чередуются. Поперечные швы в смежных рядах сдвинуты относительно друг друга на 1/4 кирпича, а продольные - на 1/2 кирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.

Рис.1. Системы перевязки кирпичной кладки

а - однорядная (цепная);

б - многорядная;

1 - тычковые ряды;

2 - ложковые ряды;

З - смещение вертикальных швов на четверть кирпича;

4 - то же, на половину кирпича.

Цепная перевязка применяется при кладке стен. Если возводят стены, у которых лицевой слой выкладывают из облицовочного или другого эффективного кирпича, цепную перевязку применяют только при соответствующем указании в проекте.

При многорядной перевязке (рис.1, б) кладка состоит из стенок толщиной 1/2 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена предельная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм - один тычковый ряд на шесть рядов кладки; из бетонных и природных камней правильной формы при высоте ряда до 200 мм - один тычковый ряд на три ряда кладки; из утолщенного кирпича толщи ной 88 мм - один тычковый ряд на четыре ряда кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые пять ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных, так и в других рядах в чередовании с ложковыми кирпичами. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на 1/2 кирпича, а швы пятого ложкового ряда - тычками шестого ряда на 1/4 кирпича. Такую кладку называют пятирядной. Иногда для усиления перевязки кладки тычков ряды укладывают через три ложковых. Такую кладку называют трех рядной.

При многорядной системе перевязки не полностью соблюдается третье правило разрезки кладки. Однако отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшает теплотехнические показатели кладки.

Кладка наружных и внутренних верст - наиболее трудоемкая операция. Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т.е. от системы перевязки кладки. При многорядной перевязке стен, например, толщиной 2 кирпича в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру производительнее, чем тычковых: проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих большой аккуратности.

При цепной перевязке требуется большее количество трех четвертных кирпичей для торцов стен, углов и столбов. Например, на 1 м высоты угла стены толщиной 2 кирпича при цепной кладке требуются 14 трехчетверток и 42 четвертки или (при другой схеме раскладки) 52 трехчетвертки, при многорядной - четыре трехчетвертки и 12 четверток. Рубка на трехчетвертки и другие неполномерные кирпичи кроме затрат труда приводит к значительной потере кирпича.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и стен, облицовываемых лицевым или другим кирпичом. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными. Столбы и простенки шириной до 1 м следует выкладывать по трехрядной системе перевязки. Кладку из керамических камней с поперечными щелевидными пустотами выполняют однорядной перевязкой.

Кирпичную кладку ведут горизонтальными рядами. Широкой гранью кирпичи укладывают на раствор, образующий в кладке горизонтальный шов. Раствор, разделяющий боковые грани смежных кирпичей, образует вертикальные (продольные или поперечные) швы.

Ширина кладки всегда кратна четному или нечетному числу половинок кирпича.

Ряды, образующие фасадную поверхность кладки, называют наружной (лицевой) верстой, выходящие на внутреннюю сторону - внутренней верстой. Ряды кладки, уложенные между наружной и внутренней верстой, называют забуткой (рис.6).

Рис.6. Элементы кирпичной кладки

1 - вертикальный шов; 2 - горизонтальный шов; 3 - лицевая верста, 4 - забутка, 5 - внутренняя верста, 6 - тычковый ряд; 7 - ложковый ряд

Кирпичи, уложенные длинной гранью к поверхности стены, образуют ложковый ряд, а уложенные короткой гранью - тычковый. Перевязывают кирпичную кладку, чередуя тычковые и ложковые ряды. Определенный порядок укладки кирпичей называют системой перевязки.

При возведении конструкций из кирпича используют три системы перевязки.

Однорядная цепная система перевязки (рис.7) образуется чередованием тычковых и ложковых рядов. При этом поперечные вертикальные швы смещены на четверть кирпича, а продольные вертикальные швы перевязаны на полкирпича. Такая система перевязки отличается простотой исполнения и высокой прочностью кладки, однако, по сравнению с другими системами требует больших затрат труда.

Рис.7. Однорядная система перевязки

1 - тычковый ряд; 2 - ложковый ряд; 3 - смещение вертикальных швов на четверть кирпича

Многорядная система перевязки (рис.8) имеет тычковые ряды через пять или три ложковых ряда. При этом поперечные вертикальные швы тычковых рядов смещены на четверть кирпича, а в ложковых рядах - на полкирпича. Продольные вертикальные швы (со второго по шестой включительно) не перевязываются. Такая система перевязки более производительна, чем однорядная, она не требует большого числа неполномерного кирпича и позволяет использовать для внутренней части кладки (забутки) половинки кирпича. Прочность кладки по сравнению с однорядной системой перевязки несколько меньше.

Рис.8. Многорядная система перевязки

1 - тычковый ряд; 2 - ложковые ряды; 3 - смещение вертикальных швов на четверть кирпича; 4 - то же, на половину кирпича

Трехрядная система перевязки (рис.9) образуется чередованием трех ложковых рядов и одного тычкового. При этом вертикальные поперечные швы в трех смежных рядах не перевязаны. Такую систему перевязки применяют только при возведении столбов и узких (до 1 м) простенков.

Рис.9. Трехрядная система перевязки

1 - тычковый ряд; 2 - ложковые ряды; 3 - совпадение трех вертикальных швов

Количество кирпичей в кладке не зависит от принятой системы перевязки.

Архитектурно-конструктивные элементы стен. Стены зданий, выполняя функции защиты внутренних помещений от атмосферных воздействий, одновременно формируют внешний облик здания. В связи с этим при конструировании стен предусматривается конкретная для здания система расположения и размеров оконных проемов, простенков, поясков, эркеров и других архитектурно-конструктивных элементов. На рис.5 показаны основные из них.

Рис.5. Архитектурно-конструктивные элементы стен

1 - цоколь;

2 - оконный проем;

З - поясок;

4 - сандрик;

5 - простенок;

6 перемычка;

7 - карниз.

Цоколь (рис.6) - нижняя часть наружной стены здания, лежащая непосредственно на фундаменте. Она подвергается частым механическим, температурным и другим воздействиям. Цоколь зданий облицовывают плиткой или природным камнем (рис.6, а), оштукатуривают цементным раствором. Применяют также подрезной тип цоколя - нижняя часть его выложена из бетонных блоков меньшей толщины, чем верхняя часть из кирпича (рис.6, б).

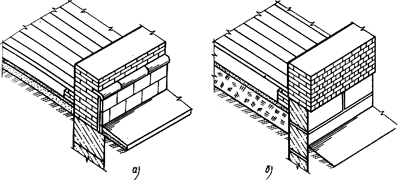

Рис.6. Типы цоколя

а - из кирпича, облицованный плитами;

б - из бетонных блоков, подрезной.

Проемы в стенах - делают для закрепления в них окон, дверей. Боковые и верхнюю плоскости проемов называют откосами (рис.7).

Рис.7. Детали проема

1 - четверти;

2 - перемычки,

З - от косы,

4 - простенок.

Простенки - это часть стены, расположенная между проемами. Простенки бывают в виде простых прямоугольных столбов, а также столбов с четвертями для закрепления в них оконных и дверных блоков. Четверти делают, выпуская из кладки наружные ложковые версты на длину четвертки и укладывая четвертки в тычковых верстах.

Перемычки - конструкции, перекрывающие проемы сверху. Их делают из брусковых железобетонных элементов или из кладки, выполненной особым способом.

Каменные стены с проемами или без них - глухие, могут иметь различные детали в виде напусков, обрезов, уступов, пилястр и др. (рис.8, а).

Рис.8. Детали каменных стен

а - детали стены;

б - карниз с напуском кирпичей;

1 - обрез;

2 - пилястры;

З - простенок;

4 - четверть;

5 - цоколь;

6 - уступ кладки.

Напуском (рис.8, б) называют участок кладки, на котором очередной ее ряд расположен не в плоскости ранее уложенных кирпичей, а с выступом на лицевую поверхность. Напуски делают не более чем на 1/3 длины кирпича в каждом ряду. Напуском нескольких рядов кладки образуют пояски 3, которыми разделяют фасад по высоте (см. рис.5), а также карнизы (рис.8, б) и другие конструктивные и архитектурные элементы. Пояски или сочетание их с другими выступающими элементами кладки над оконными и дверными проемами называют сандриками.

Обрез кладки 1 (рис.8, а) делают с отступом от лицевой поверхности очередного ряда кладки. Выше обреза стена имеет меньшую толщину, чем до обреза. Завершающий ряд кладки перед обрезом - тычковый. Обрез кладки выкладывают при переходе от цоколя 5 к стене, при уменьшении толщины стен в верхних этажах многоэтажных зданий и т. п.

Уступ 6 выкладывают, смещая плоскость кладка от основной плоскости стены.

Пилястры 2 - это прямоугольные столбы, выступающие из общей лицевой плоскости стены и выкладываемые вперевязку с нею.

Борозды - углубления в стене для размещения трубопроводов, электрических кабелей и прочих скрытых проводов.

После монтажа этих проводок борозды заделывают заподлицо с плоскостью стены. Вертикальные борозды по ширине и глубине делают кратными 1/2 кирпича (камня), горизонтальные - кратными одному ряду кладки по высоте, т.е. 1/4 кирпича (камня) и 1/2 кирпича (камня) по глубине.

Ниши - углубления в кладке стены, кратные 1/2 кирпича (камня). В нишах располагают встроенные шкафы, приборы отопления, электрические и другие устройства.

Штраба - это участок, который выкладывают перед перерывом в работе так, чтобы при возобновлении работ обеспечить перевязку новой части кладки с ранее возведенной. Штрабы бывают наклонные - убежные (рис.9, а) и вертикальные (рис.9, б, в).

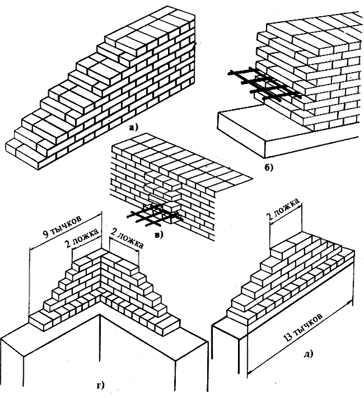

Рис.9. Штрабы

а - убежная;

б - вертикальная на прямом участке;

в - то же, в месте примыкания другой стены;

г - убежная угловая (маяк);

д - то же, промежуточная в сплошной стене (маяк).

Убежная штраба по сравнению с вертикальной обеспечивает лучшую связь соединяемых участков стен. В вертикальные штрабы для надежности соединений кладки закладывают стальные сетки по высоте из продольных прутков диаметром 4-6 мм и поперечных диаметром З м, укладываемых через 1,5 м по высоте, в том числе в уровне каждого перекрытия. Убежными штрабами (рис.9, г. д) в виде небольших участков стен высотой до шести рядов выкладывают на наружных верстах маяки, которые используют в процессе кладки для закрепления причалок. Маяки располагают по углам (рис.9, б) на расстоянии 10... 12 м друг от друга.
