Индикаторы часового типа

Головки с ценой деления 0,01 мм являются наиболее распространенными измерительными головками. Они предназначены для работы в цеховых условиях при выполнении контрольных операций.

Принцип действия основан на преобразовании с помощью рычажно-зубчатой передачи линейных перемещений измерительного стержня в угловое перемещение стрелок.

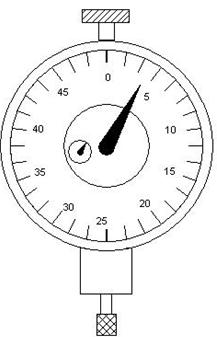

Имеется круговая шкала, на которой нанесено 100 делений с ценой деления 0,01 мм и малая шкала с ценой деления 1 мм. Передаточное отношение рычажно-зубчатой передачи подобрано так, что перемещение измерительного стержня на 1 мм вызывает поворот малой стрелки на одно деление. Таким образом, при измерении отсчет по малой шкале дает перемещение измерительного стержня в миллиметрах, а сотые доли миллиметра отсчитываются по большой шкале.

Пределы измерения индикаторов определяются ходом измерительного стержня и их выпускают от 0…2 мм до 0…25 мм, классы точности – 0 и 1.

Погрешность индикатора нулевого класса с пределами измерения 0…2 мм не превосходит ±10 мкм, а индикатора того же класса 0…25 мм – не превышает ±22 мкм.

Индикаторы применяются в комплексе со штоками, штативами, кронштейнами, скобами и т.п.

Наивысшую, среди механических средств измерения, точность обеспечивают пружинные измерительные головки. Они не содержат кинематических пар, а в качестве передаточного механизма от измерительного стержня к стрелке используется закрученная в разные стороны металлическая лента или пружина.

К пружинным измерительным головкам относятся микрокаторы, миникаторы и оптикаторы. Допускаемая погрешность – в порядке десятых долей микрометра.

Измерительная головка: ИГ-ГОСТ 18833-73, МИГ-ГОСТ 9696-82, ИРБ-ГОСТ 5584-75, МР-ГОСТ 4381-80 – рычажный микрометр от 0…25 мм, ∆=±1 мкм.
