Понятие о базах

Поверхности заготовок или деталей, используемых при базировании, называются базами. База – сочетание поверхностей (ось, точка) или поверхность, принадлежащая детали и используемая в целях базирования в зависимости от числа точек, с которыми база находится в контакте, и, следовательно, в зависимости от числа лишаемых степеней свободы. Для рассмотрения призматической заготовки поверхность А (рис. 1) будет называться установочной базой (всегда 3 точки), поверхность Б – направляющей базой (всегда 2 точки), поверхность В – опорной базой (одна точка).

На практике 4 двухсторонние связи, заменяемые четырьмя опорными точками, находящимися на цилиндрической поверхности, реализуют двойную направляющую базу.

При замене двухсторонних связей опорными точками, лишающими объект двух степеней свободы, реализуется двойная опорная база.

В общем классификаторе баз для полной характеристики требуется определить каждую базовую поверхность по следующим признакам:

1) назначению;

2) числу лишаемых степеней свободы;

3) характеру проявления.

По назначению базы делятся на конструкторские, измерительные и технологические. ГОСТ 21495-76 дает определение конструкторских баз.

Основной конструкторской базой называется поверхность, линия или точка, определяемая положением данной детали относительно базовой детали. Вспомогательная конструкторская база – поверхность, линия или точка, определяемая положением присоединяемой детали.

Пример 2. Шестерня в процессе сборки согласно конструкторскому чертежу должна быть собрана с валом (рис. 2).

Поверхности I, II, III – основные конструкторские базы для шестерни, а поверхности I`, II`, III` – вспомогательные конструкторские базы для вала.

Измерительными базами (рис. 3) называют поверхность, линию или точку, от которой производится отсчет выполняемых размеров при обработке или измерении заготовок, а также при проверке взаимного расположения поверхности детали или элементов изделия.

Технологическая база – поверхность, линия или точка заготовки, относительно которых сориентированы обрабатываемые поверхности.

По числу лишаемых степеней свободы технологические базы могут быть: установочными, направляющими, двойными направляющими и двойными опорными, по характеру проявления: явными, скрытыми.

Явные базы – материальные поверхности контакта опорных точек и заготовок.

Скрытые базы реализуются на предполагаемых элементах заготовок (осях, пересечениях осей и т.д.).

Примечание. Скрытые базы в реальных условиях часто реализуются за счет сил трения.

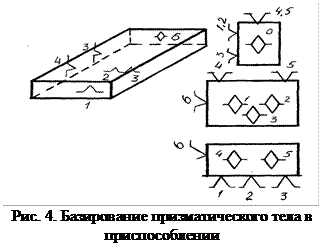

Схема расположения опорных точек на базовых поверхностях объекта называется теоретической схемой базирования (рис. 4).

Примечание. Нумерация опорных точек начинается с той базовой поверхности, где их максимальное число. В случае, когда на чертеже удобно указывать взаимное расположение не отдельных деталей или поверхностей деталей, используем условные базы, определяемые по воображаемым линиям, осям, плоскостям симметрии, биссектрисам.

Контактными базами называют технологические базы, непосредственно соприкасающиеся с соответствующими установочными поверхностями приспособления или сжатия.

Настроечные базы – базы, относительно которых поверхности заготовки занимали бы на плане при смене заготовки неизменное положение, которое в конечном итоге определит обрабатываемые поверхности.

Пример 3. На револьверном станке обрабатывается короткий валик (рис. 5).

Заготовка левой стороной, поверхностью С, устанавливается в центрирующую цангу токарно-револьверного станка. При этом реализуется технологическая двойная направляющая скрытая база (ось цилиндра). Заготовка подается до упора в цангу поверхностью В, которая является опорной явной базой. Шестой степени свободы заготовка лишается за счет сил трения цангового зажима, при этом реализуется технологическая опорная скрытая база. Для получения поверхности А и выдерживания размера «а» при заданной степени базирования используется технологическая база 5 или поверхность В. Все остальные размеры в и с в процессе обработки получаются путем настройки станка относительно уже полученной поверхности А. Таким образом, поверхность А является технологической настроечной базой.

Примечания.

1. Настроечные базы напрямую связаны с опорной базой заготовки.

К методу работы по настроечным базам обычно относятся различные способы расточных несимметричных отверстий с точным взаимным расположением их осей, при которых режущий инструмент перемещается от одной обрабатываемой поверхности к другой на требуемое по чертежу расстояние.

2. Применение технологических настроечных баз значительно расширяет возможности расстановки размеров на заготовке, то есть дает возможность устанавливать размеры без повышения их точности, не только от опорных баз, но и от измерительных, являющихся настроечными.
