Загальні відомості. У сучасних машинах, особливо в машинах-автоматах, широко використовуються механізми, які дають змогу в межах робочого циклу мати вистій (зупинку) вихідної




КУЛАЧКОВІ МЕХАНІЗМИ



У сучасних машинах, особливо в машинах-автоматах, широко використовуються механізми, які дають змогу в межах робочого циклу мати вистій (зупинку) вихідної ланки заданої тривалості при неперервному русі вхідної ланки. Такі механізми дістали назву механізмів переривчастого руху, або механізмів з вистоєм (зупинкою ). Для цього використовуються різні механізми: кулачкові, мальтійські, храпові, з неповнозубими колесами, важільні та комбіновані (зубчасто-важільні, кулачково-важільні тощо). Найбільше поширення дістали кулачкові механізми.

Кулачковими називають механізми, до складу яких входить вища кінематична пара, одним з елементів якої є поверхня змінної кривизни. Ланку, якій належить елемент вищої кінематичної пари, що виконаний у вигляді поверхні змінної кривизни, називають кулачком.

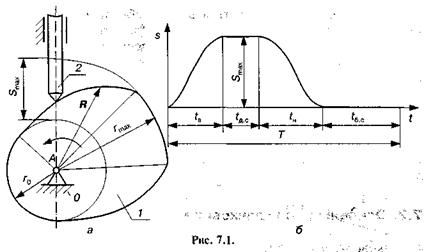

На рис. 7.1, а показано схему найпростішого триланкового кулачкового механізму, який складається з кулачка 1, штовхача 2 і стояка 0. Як правило, вхідною ланкою кулачкового механізму є кулачок 1, вихідною — штовхач 2. При обертанні кулачка штовхач здійснює зворотно-поступальний рух.

Якщо вихідна ланка здійснює коливальний рух, то її називають коромислом, інколи, для простоти викладу, — штовхачем. Коли радіус-вектор R, що утворює профіль кулачка, зростає, то штовхач 2 віддаляється від центра обертання А, і навпаки, коли зменшується, — штовхач наближається до центра обертання. Якщо ж профіль кулачка накреслений дугою кола (радіусами r0 або rmax), то штовхач буде нерухомим і одержимо його дальній (верхній) або ближній (нижній) вистій. Приклад діаграми переміщень штовхача S залежно від часу повороту кулачка t зображено на рис. 7.1, б, де періоди руху штовхача позначені так: tв — період віддалення; tд.с. — період дальнього стояння; tH період наближення; t6.c. період ближнього стояння; Т — період руху кулачка. Діаграму s = s(t), а також діаграми швидкостей v == v(t) або прискорень а= а(t) називають законом руху штовхача (вихідної ланки) кулачкового механізму (рис. 7.10).

Закон руху штовхача визначається профілем кулачка, який є своєрідною програмою роботи виконавчого органу механізму. Оскільки цей профіль може бути різним, то за допомогою кулачкових механізмів можна забезпечити майже будь-який закон руху вихідної ланки. Це основна позитивна якість кулачкових механізмів, яка пояснює широке використання цих механізмів у техніці, особливо в складних машинах-автоматах, де треба забезпечити узгоджений рух багатьох виконавчих органів.

Водночас кулачкові механізми мають суттєві недоліки, основним з яких є наявність у них вищої кінематичної пари, в якій дотик між ланками відбувається в точці або по лінії. Тут виникають великі питомі тиски, що призводить до швидкого зносу стичних деталей, особливо небезпечний знос кулачка, оскільки він забезпечує закон руху вихідної ланки і є більш складнішою ланкою механізму. Іншим недоліком таких механізмів є необхідність забезпечувати постійне замикання ланок, які утворюють кінематичну пару. Але, незважаючи на ці недоліки, кулачкові механізми (після зубчастих) є найбільш поширеними, оскільки немає інших механізмів, які б давали такий великий практичний різновид законів руху вихідної ланки.
