Преимущества и недостатки предохранителей

Преимуществами предохранителей является: высокая надёжность в работе, малая стоимость, высокая предельная отключающая способность при сравнительно малом номинальном токе.

Но они имеют и существенные недостатки:

– плавкие вставки с течением времени окисляются, и уменьшается их сечение и номинальный ток;

– предохранитель может сработать в одной фазе, что может явиться причиной перегрева включенных асинхронных электродвигателей;

– трудность защиты от перегрузки, так как вставка надежно плавится при токах, превышающих номинальный ток на 50 – 100%.

Электротехнической промышленностью выпускается очень много типов предохранителей как общепромышленного, так и специального назначения. Например, специальные быстродействующие предохранители для защиты тиристоров, с указателем срабатывания, с выключателем плавкой вставки, для защиты электрооборудования метрополитена на напряжение 750 В постоянного тока, для применения в быту «пробки», для автомобилей, тепловозов, радиоэлектроники и т. д.

К общепромышленным предохранителям низкого напряжения относятся в основном два типа: ПР–2 и ПН–2 на напряжение 500 В и модификация ПН–2 предохранители типа ППН–2 на напряжение

660 В, которые более экономичны.

ПР – 2 – предохранитель (разборный) трубчатый (рис. 71) имеет изолирующий корпус круглого сечения из фибры 1, контактные ножи 2, которые вставляются в контактные губки 3, бронзовое кольцо с наружной резьбой 4, которое крепится к корпусу, круглую гайку 5, которая может отворачиваться для замены плавкой вставки 6, (показана в увеличенном масштабе), которая имеет несколько сужений. Гашение дуги в закрытом объёме и за счёт газов, выделяемых фиброй.

Предохранители на малые токи до 60 А типа НПР–2 имеют трубчатый корпус из фарфора, контакты для подключения цилиндрической формы.

ПН – 2 – предохранитель с мелкозернистым наполнителем (кварцевый песок) имеет корпус 1 квадратного сечения из фарфора

(рис. 72), внутри которого плавкая вставка 2 и мелкозернистый наполнитель 3, контактные ножи 4 и контактные губки 5. Плавкая вставка 2 может быть одно, двух, или трехленточная (тонкая лента). Трехленточная вставка показана в увеличенном масштабе, где обозначено: 6 – тонкая медная лента, 7 – перфорированный участок,

8 – наплавленное олово в виде шарика, которое способствует в расплавленном состоянии растворению меди и уменьшает время перегорания вставки при малом объёме олова. При большом объёме олова время перегорания наоборот увеличивается, будет инерционная плавкая вставка.

Предохранители с жидкометаллическим контактом

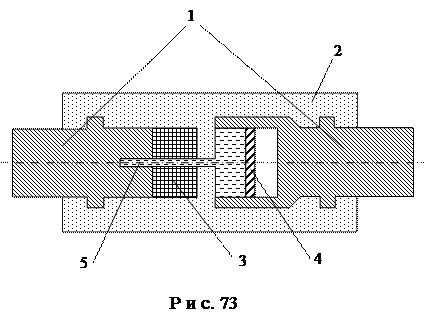

Это высоковольтные предохранители способные отключать токи до 250 кА при напряжении 450 кВ. Конструктивная схема на рис. 73, где обозначено: 1 – электроды (контакты) для подключения, 2 – корпус изолирующий, 3 – изоляционная температуростойкая втулка, 4 – демпфер, 5 – капилляр с жидким металлом.

При протекании большого тока КЗ металл в капилляре нагревается и испаряется, разрывая тем самым цепь.

В это время необходимо автоматически отключить обесточенную цепь разъединителем, иначе при охлаждении металла предохранитель восстановит свои свойства и произойдёт повторное включение на КЗ.

Высоковольтные предохранители бывают различных типов: с мелкозернистым наполнителем, с жидкометаллическим контактом, стреляющие (с пружиной), взрывные и др.
