Лекция №4 Сгустители с периферическим приводом
Сгустители с центральным и боковым (периферическим) приводом (рисунок 14) имеют общий принцип действия и различаются конструкцией приводного механизма и перегребного устройства. Последнее состоит из пространственной гребковой фермы 4 с прикрепленными к нижнему поясу гребками 8. Гребки слегка изогнутой формы и Переменной высоты, возрастающей к центру сгустителя по мере увеличения толщины слоя осадка. Перегребное устройство поддерживается двумя опорами: в центре подвешивается к опорной головке 2, а на конце опирается на кольцевой рельс через опорный каток приводного механизма 5. Консоль фермы 13 предназначена для интенсивного перегребания осадка в зоне наибольшей концентрации. Длину консоли принимают равной около половины радиуса чана 7. Опорную головку устанавливают на железобетонной колонне. Пульпа из питательного желоба, уложенного на мостике 1, поступает в сгуститель через горловину и окна, предусмотренные в чугунном основании головки. Сгущенный материал непрерывно перекачивается насосами в фильтровальное отделение. Спускная труба 11 служит для разгрузки сгустителя в случае аварии и ремонта. Под сгустителем предусмотрена подземная галерея, предназначенная для обслуживания разгрузочной части аппарата и трубопроводов. Чаны этих сгустителей железобетонные с наклонным днищем, угол наклона около 7°. Опорный кольцевой рельс собирают из железнодорожных рельсов или из квадратной стали, закрепляемой на полке двутавровой балки.
1 — мостик; 2 — головка; 3 — токоприемник; 4 — гребковая ферма; 5 — привод; 6 — сливной желоб;. 7— чан; 8 — гребки; 9, 10, 11 — отсасывающие, промывная и спускная трубы; 12 — мешалка; 13 — консоль гребковой фермы; 14 — кольцевой рельс; 15 — загрузка пульпы
Рисунок 14 - Сгуститель с периферическим приводом
В опорной головке расположены подпятник гребковой фермы и токопремное устройство. Подпятник, так же как и в сгустителях с центральным приводом, состоит из свободных стальных шариков 4 (рисунок 15), уложенных на стальном кольце 3 в основании головки 1. Опорное кольцо 7 вращается на подпятнике и несет подвешенную на пальцах 6 гребковую ферму 5. Горизонтальное усилие воспринимается кольцевым выступом опорного кольца и передается на кольцевую заточку 13 основания головки.
Рисунок 15 - Опорная головка сгустителя
Токоприемное устройство состоит из неподвижных медных колец 9 и щеток 12, закрепленных на вращающемся опорном кольце. От токоприемника к электродвигателю подведен бронированный кабель, уложенный на верхнем поясе гребковой фермы. От проникновения пыли и грязи токоприемник тщательно защищен плотным стальным зонтом 8 и кожухом 2. Пульпа поступает из желоба в горловину 11 в стойке 10 и через выпускные окна 14 равномерно вытекает в центральную часть сгустителя. Нижнюю часть основания головки заливают бетоном. Привод сгустителя состоит из электродвигателя, соединительной муфты, редуктора, двух пар открытых зубчатых передач и опорного катка. Зубчатый венец болтами соединен с опорным катком. Подшипники скользящего трения имеют бронзовые вкладыши. В сгустителях последних выпусков, устанавливают подшипники качения. Обод катка гладкий, без реборд, что позволяет избежать защемления при движении по рельсу. Привод сгустителей фрикционный. Перемещение перегребного устройства происходит под действием силы сцепления (трения) между катком и круговым рельсом. Мощность сгустителя практически определяют применительно к действующим аппаратам; так как теоретически точно подсчитать ее невозможно из-за неопределенности исходных данных: значений коэффициента трения между пульпой и перегребным устройством, усилий на гребках и др. Исходя из выбранной мощности электродвигателя, детали приводного механизма рассчитывают на прочность и определяют их размеры.
Расположение привода на конце гребковой фермы позволяет создавать аппараты большого диаметра и большой производительности при меньшей удельной мощности двигателя и более простой конструкции привода по сравнению со сгустителями, действующими от центрального привода. Вместе с тем сгуститель с боковым приводом имеет следующие недостатки. Он непригоден для работы в зимних условиях под открытым небом, так как гребковая ферма выступает над зеркалом осаждения, т.е. над уровнем слива. Поэтому в сгустителях с центральным приводом на колонне гребковая ферма низкая, так как высокая ферма не обеспечивает спокойного осаждения и осветления пульпы. Тяговая способность привода зависит от силы сцепления (веса и сопротивления движению гребковой фермы), что не создает условия для длительной и устойчивой работы аппарата с заданной скоростью вращения гребкового устройства. Общие недостатки, свойственные конструкции и принципу действия сгустителей с центральным и боковым приводом, сводятся к следующему: малая производительность, снимаемая с 1 м2 занимаемой площади; недостаточная пригодность аппарата для работы на пульпах с твердой фракцией крупностью свыше 0,3 мм; недостаточная защита аппарата от перегрузок. Традиционные круглые сгустители существуют свыше 80 лет. За это время их конструкция не подвергалась существенным изменениям. Усовершенствования в основном касались отдельных узлов и деталей, применения более совершенных конструкционных материалов, повышающих надежность и долговечность аппаратов. Такое длительное и широкое использование сгустителей обусловлено их достоинствами: простым и надежным устройством, удобным в обслуживании: высоким коэффициентом движения и малыми эксплуатационными расходами. Сгустители «Ламелла» В последние годы за рубежом находят применение сгустители «Ламелла» (рисунок 16), принципиально отличающиеся от обычного круглого сгустителя, удельная производительность которых, по данным фирм-изготовителей, в 10 раз больше, чем круглых аппаратов. Известны три типа сгустителей «Ламелла»: противоточные (рисунок 16, а), прямоточные (рисунок 16, б) и с поперечным потоком пульпы.

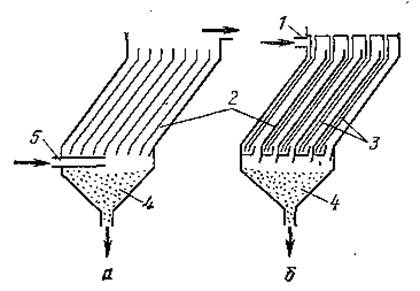

Рисунок 16 - Схема пластинчатого сгустителя «Ламелла»
Этот аппарат представляет собой прямоугольную камеру, в которой смонтирован пакет тонких параллельных пластин. Последние расположены через 35—50 мм и наклонены под углом 25—60° к горизонту. На рисунке 16 дана схема действия этих аппаратов. В прямоточном сгустителе пульпа подается через загрузочное отверстие 1 сверху и равномерно распределяется над всеми пластинами 2. При прохождении потока пульпы между пластинами осаждаются твердые частицы. Осажденный продукт, двигаясь вдоль пластин, попадает в коллектор 4 и из него разгружается через специальное разгрузочное устройство. Осветленная жидкость (слив) по трубкам 3 отводится в верхнюю часть аппарата. В аппарате противоточного типа пульпа подается снизу через отверстие 5 под пластины и по мере осветления проходит между ними в верхнюю часть аппарата. Осадок (шлам) под действием силы тяжести опускается в коллектор 4. В сгустителях с поперечным потоком пульпа подается сбоку от пакета пластин. Сгущенный осадок сползает по поверхности пластин в коллектор. Основной поток движется в поперечном направлении и уже осветленным отводится со стороны, противоположной загрузочному отверстию. Японская фирма «Мацусимо Танко» при помощи пластинчатых элементов осуществила модернизацию действующих круглых сгустителей, увеличила их производительность вдвое. Количество пластин, их размеры, форму и угол наклона рассчитывали, исходя из заданной производительности. Пластины, изготовленные из пластмассы на основе виниловых смол, подвешивали на крючкообразных болтах с виниловым покрытием к концентрическим кольцевым рамам, которые крепили к лучевым рамам, устанавливаемым внутри чана сгустителя.
Во время эксплуатации должна обеспечиваться постоянная равномерная загрузка сгустителя пульпой установленной консистенции и плотности. Питание пульпой необходимо осуществлять только через загрузочную воронку и предохранительную решетку, которые следует регулярно осматривать и очищать. Нельзя допускать попадания в аппарат щепы, тряпок и других предметов - это может привести к загромождению разгрузочного отверстия, уплотнению (подпрессовке) осадка и остановке («посадке») сгустителя. Такое же аварийное положение может возникнуть в результате перегрузки аппарата пульпой. При остановке сгустителя принимают срочные меры к разгрузке осадка, для чего приводят в действие все отсасывающие насосы. Резервные насосы постоянно находятся в рабочем состоянии. В случае заиливания отсасывающих труб и разгрузочного конуса для их промывки подают воду по промывочной трубе. Периодически (во время запланированных остановок) очищают гребковое устройство от налипшего материала. Круговой рельс должен быть сухим и чистым, а рабочая поверхность катка — ровной, без выбоин и лысок. На боковом приводе устанавливают сигнализацию (обычно звонок), предупреждающую обслуживающий персонал о приближении механизма к месту их нахождения. Сигнальное устройство сгустителей, оборудованных механизмом подъема гребков, должно находиться под постоянным наблюдением. За нагрузкой аппаратов, не имеющих подъемного механизма, следят по показаниям амперметра и температуре нагрева подшипников привода. Токоприемное устройство должно быть тщательно заземленным и плотно закрытым. Переходный мостик необходимо поддерживать в чистоте, перила должны быть исправными и надежными; складывать на мостик материалы, детали и другие предметы запрещено. Литература:1осн. [147-149], 4 осн. [273-282], 1 доп. Контрольные вопросы 1. Чему способствует механическое сгребание осевшего на дно сгустителя материала к центру? 2. Из какого материала изготавливается чан сгустителя с периферическим приводом? 3. Каким достоинством обладает сгуститель с периферическим приводом? 4. Назовите основной недостаток сгустителей с периферическим приводом. 5. Что представляет собой сгуститель «Ламелла»? 6. Каким образом функционирует сгуститель «Ламелла»?
