Светоиндуцированная ориентация НЖК

Наклонная ориентации НЖК

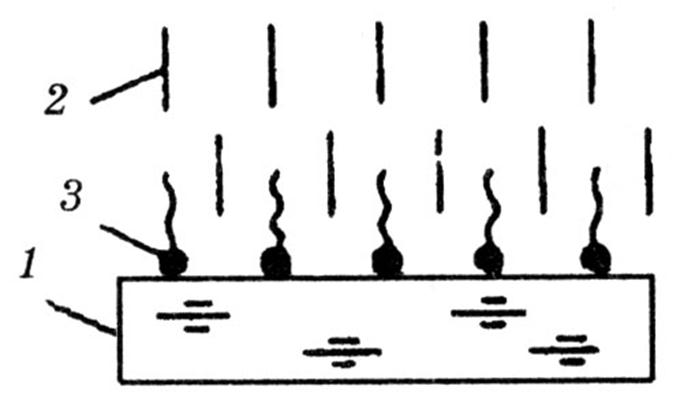

Гомеотропная ориентации НЖК

1- подложка, 2 – молекулы НЖК, 3 – сурфактант.

Направление наклонной ориентации НЖК под углом θ к нормали напыленной пленки SiO после покрытия гомеотропным сурфактантом и последующего натирания

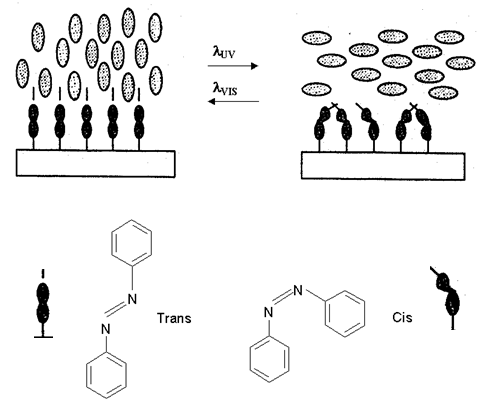

цис-транс изомеризации под действием неполяризованного УФ излучения в слоях чистых азокрасителей(командная поверхность)

(нестабильность азимутальной ориентации, фотохимическая нестабильность)

Цис-транс изомеризация в молекулах азокрасителей в полимере под действием поляризованного УФ излучения

Транс -изомер, || вектору поляризованного УФ света переходит в цис -изомер, а затем в транс -изомер, который ┴ к вектору света. В результате осцилляторы поглощения ориентируются перпендикулярно к вектору поляризованного света

Создание асимметричного поля, характеризуемого осциллятором поглощения молекулы красителя, ориентируемым перпендикулярно плоскости поляризации света

Геометрия проявления эффекта и молекула азокрасителя, имеющая направление поглощения осциллятора, перпендикулярное к длинной оси молекулы.

Светоиндуцированная ориентация, основанная на сшивке боковых цепей полимеров.

Механизм фотосшивки в поливинил-4-метоксицинномате: под действием линейной фотополимеризации образуются циклические группы, что резко уменьшает число звеньев цепи, ориентированных параллельно вектору поляризации.

Процессы одновременной цис-транс изомеризации и образования димеров

Сшивка боковых цепей полимера с кумарином. Ориентация молекул ЖК совпадает с вектором поляризации излучения.

«Ориентационный переход» или «локальный переход Фредерикса»

а – слои слюды отсутствуют; б – два слоя толщиной 100 Ǻ; в – три слоя толщиной 150 Ǻ; г – образец: 1 – слюда; 2 – ступени ЛБ слоев; 3 – капли МББА (Толщина переходного слоя из исходной планарной ориентации в наклонную составила 150 Ǻ для МББА).

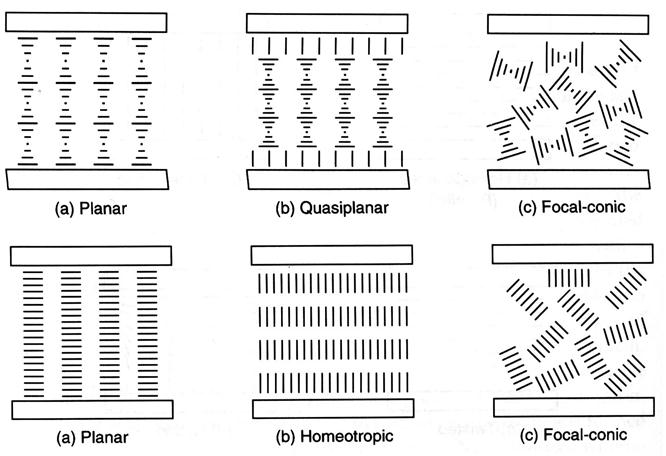

Различные виды ориентации ХЖК (верхний ряд) и СЖК (нижний ряд)
