Область химических составов основного металла

Рассматриваемые основные металлы – это мелкозернистые низколегированные стали. Область составов уточнена в Таблице 9.

Таблица 9. Область химических составов основного металла, важнейших представителей, используемых для CET -метода

Элемент	Весовой процент
Углерод	от 0,05 до 0,32
Кремний	£ 0,8
Марганец	от 0,5 до 1,9
Хром	£ 1,5
Медь	£ 0,7
Молибден	£ 0,75
Ниобий	£ 0,06
Никель	£ 2,5
Титан	£ 0,12
Ванадий	£ 0,18
Бор	£ 0,005

,

(3)

Влияние химического состава на склонность к образованию холодных трещин характеризуется эквивалентом углерода CET, который определяется (в %) как:
В области химического состава, определённого в табл.9, CET обычно меняется в пределах между 0,2% и 0,5%. Допускается использование основного металла и металла шва с более высоким его значением, увеличенным на 0,03%.

Таблица 10. Область действия

Сокращение	Название	Размерность	Область действия
D	Толщина	мм	10 £ d £ 90
HD	Содержание водорода	мл/100 г	1 £ HD £ 20
Q	Подводимое тепло	кДж/мм	0,5 £ Q £ 4,0
YS	Остаточное напряжение	Н/мм^2	YS £ 1000

Между эквивалентом углерода С_ЭТ и температурой предварительного подогрева T_p существует линейная связь.

	(4)

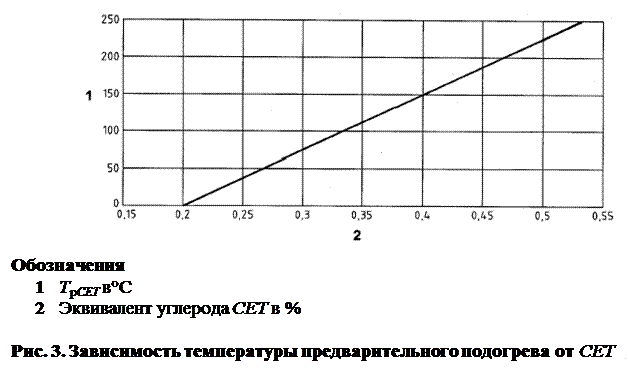

Рисунок 3 показывает, что увеличение эквивалента углерода CET на величину около 0,01% приводит к увеличению температуры предварительного подогрева на величину около 7,5%.
