Осушка пара

Методы получения чистого пара в котле с естественной циркуляцией

В котле с естественной циркуляцией для получения пара требуемого качества применяются следующие методы.

1. осушка пара;

2. промывка пара;

3. ступенчатое испарение.

Попадание капель влаги в пароперегреватель вызывает образование накипи на внутренней поверхности труб, поскольку растворимость солей в котловой воде значительно выше, чем в паре (капли влаги полностью, а при значительном забросе воды – частично, испаряться в пароперегревателе).

Кроме того, растворимость солей в перегретом паре выше, чем в насыщенном. Следовательно, качество пара выдаваемого котлом и надежность работы пароперегревателя зависят от степени осушки пара в барабане.

Влажность пара, поступающего в пароперегреватель, зависит от эффективности работы паросепарационных устройств, которые применяются для осушки пара.

Их конструкция определяется местом подвода пароводяной смеси в барабан (в водяной или паровой объем барабана)

При подводе пароводяной смеси в водяной объём барабана используется следующие конструкции:

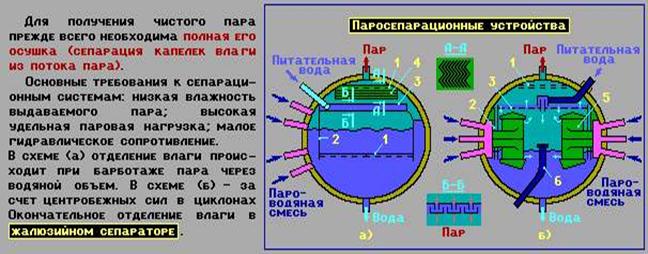

1- дырчатый лист; 2- направляющий короб; 3- паропромывочное устройство; 4- жалюзийный сепаратор; 5- внутрибарабанные циклоны; 6- аварийный слив.

Дырчатые листы служат для выравнивания нагрузки по длине и ширине барабана.

Разделение смеси на воду и пар осуществляется в водном пространстве барабана; в слое воды на промывочном листе 3 и окончательное деление в жалюзийном сепараторе 4.

При плохом качестве котловой воды, используется конструкции, которые позволяют разделять пароводяную смесь (отделять пар от воды),в основном в паровом пространстве барабана, используя действие инерционных и центробежных сил

При подводе пароводяной смеси в паровой объём барабана используется следующие конструкции:

7. подвод пароводяной смеси;

8. групповые отбойные щитки;

9. индивидуальные успокоительные лопатки;

10. подвод питательной воды;

11. отвод пара;

12. опускные трубы.
