Использование дизайн-центра
|
|
|
|
Для вставки блока из другого чертежа удобно использовать палитру DesignCenter. Она вызывается несколькими способами:
- набрать команду adcenter;
- указать пункт меню Tools - Palettes - DesignCenter;
- щелкнуть по кнопке DesignCenter на панели Standard;
- нажать клавиши Ctrl+2.
В левой панели палитры найдите файл чертежа, из которого нужно импортировать блок (рис. 6.6). После двойного щелчка на пиктограмме Block в правой панели откроется список блоков данного чертежа. Его вид и описание можно просмотреть, щелкая по кнопкам Preview и Description.
Рис. 6.6. Палитра DesignCenter
Вставить блок на чертеж можно тремя способами:
- двойным щелчком по пиктограмме блока - открывается окно Insert;
- из контекстного меню пиктограммы блока - открывается окно Insert;
- перетащить пиктограмму блока на чертеж. Точкой вставки будет точка, в которой была отпущена клавиша мыши.
Задание 5.1. Вставить блоки двери в план первого этажа.
- Откройте новый файл. Нарисуйте двери и создайте из них блок с именем "Двери". Сохраните файл как "Двери.dwg" в своей папке. Закройте файл.
- Откройте новый файл. Нарисуйте план помещений первого этажа (рис. 6.7). Вызовите палитру DesignCenter. Найдите файл "Двери.dwg" и блок "Двери".
- Вставьте блок двери в стену каждой комнаты. Определяйте точки вставки, коэффициенты масштабирования и углы поворота в окне Insert или непосредственно на экране. Вырежьте дверной проем командой Trim.

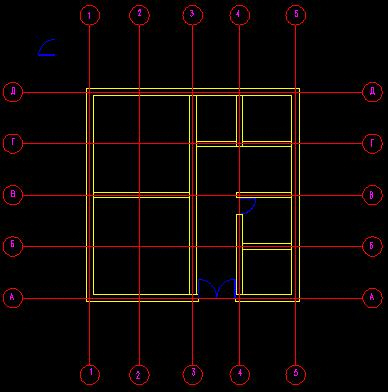

Блок "Двери" изображен в левом верхнем углу рисунка. Две двери вставлены.
Рис. 6.7. План первого этажа
|
|
|
|
