Экспорт в формат PDF

Импорт файлов

Экспорт в формат DXF

Текстовый формат DXF содержит всю информацию о двумерном чертеже. Этот формат поддерживается большинством программ САПР. В нем сохраняется информация не только об объектах, но и о слоях, цвете и типе линий.

Для создания чертежа в формате DXF нужно выбрать команду File - Save As. Можно выбрать формат для версии 2007 или для более ранних версий.

Импорт файлов осуществляется через меню Insert. После выбора нужного файла (например, типа WMF) в командной строке будет выведен запрос о точке вставки, масштабе по осям Х и Y, угле поворота - так же, как при вставке блока:

Command: _wmfin

Units: Unitless Conversion: 1.0000

Specify insertion point or [Basepoint/Scale/X/Y/Z/Rotate]:

Enter X scale factor, specify opposite corner, or [Corner/XYZ] <1>:

Enter Y scale factor <use X scale factor>:

Specify rotation angle <0>:

Файл типа WMF будет вставлен в виде блока. После его расчленения он становится обычным редактируемым чертежом DWG-типа.

Формат PDF используется очень широко. Считается удобным пересылать файлы этого формата по e-mail. Общепринята практика перевода в этот формат файлов, предназначенных для цифровой печати в типографиях. Для экспорта чертежей AutoCAD в формат PDF используется команда PLOT и печать в файл с помощью конфигурационного файла печати PC3. Для этого нужно выполнить следующие операции:

1. Открыть чертеж и запустить команду File - Plot.
2. В диалоговом окне Plot (рис. 9.11) в группе Printer/plotter выбрать в поле Name значение DWG to PDF.pc3.

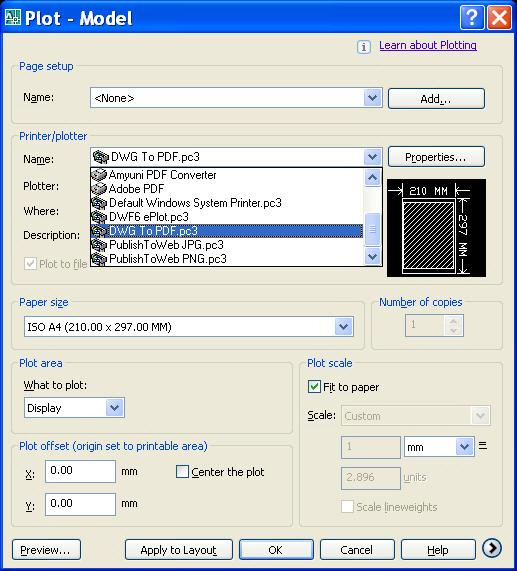

Рис. 9.11. Диалоговое окно Plot
